一、系统整体结构与基础规格参数

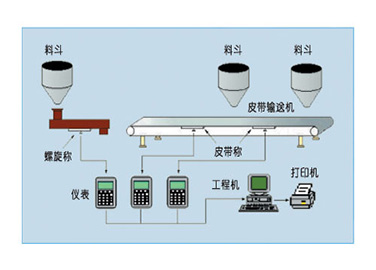

JSP/JZP皮带秤配料系统是适配工业连续物料配比输送的集成化计量控制系统，整套设备由称重桥架、承重托辊、测速组件、称重传感器、数据积算仪表及变频控制模块组成，整体采用分体模块化结构，便于现场拆装校准与部件检修。系统适配皮带宽度涵盖500mm、650mm、800mm、1000mm常规规格，适配输送带带速区间0.05m/s至4m/s，可适配颗粒、粉状、块状等不同形态物料的连续配料作业。秤体机架采用矩形钢管焊接成型，整体刚性均匀，积灰附着面积小，可减少物料堆积对计量的影响。设备整机安装倾角≤18°，适配常规生产线倾斜输送工况，标准机型单机配料量程区间为1t/h至800t/h，可根据生产线产能需求匹配对应机型。系统工作环境温度区间为-20℃至+60℃，环境相对湿度≤90%，仪表工作温度区间为-10℃至+50℃，可在粉尘、常温潮湿的工业现场稳定运行。

二、核心计量与电气控制参数

该配料系统搭载标准化计量与电气配置，适配工业常规供电标准，控制单元工作电压AC220V、50Hz，电压波动耐受范围-15%至+10%，动力单元适配三相380V供电制式。系统动态计量精度≤±0.5%，配料控制精度≤±1%，数据采集速率为50次/秒，可实时采集物料瞬时流量与累计流量数据。称重传感器采用电阻应变式结构，信号分辨率适配系统采集标准，年数据漂移与温度漂移均小于50PPM，可降低环境温度变化与长期运行带来的数据偏差。测速组件采用脉冲采集模式，每转脉冲输出规格适配系统运算需求，信号采样周期稳定，可精准匹配皮带运行速度变化。系统支持10:1比例调速区间，采用变频调速控制方式，通过PID闭环运算实时对比设定流量与实际输送流量，自动调节皮带运行速度，维持配料流量稳定。设备信号输出支持4-20mA模拟量信号与脉冲信号，可对接现场PLC、上位机控制系统，信号传输距离适配常规厂区布线需求。

三、运行模式与工况适配性能

JSP/JZP皮带秤配料系统支持连续恒定配料、定量定时配料、多物料配比协同配料三种运行模式，可适配单路物料输送与多路物料配比生产场景。系统具备数据记忆与参数锁定功能，可存储多组配料参数，适配不同物料、不同产能的生产切换需求，参数锁定功能可规避人为误操作导致的配比偏差。设备内置数字滤波程序，可屏蔽现场电机、变频设备运行产生的电磁干扰，维持数据采集稳定性。整套系统无高频磨损精密部件，日常仅需清理皮带表面附着物料、定期校准计量零点，维护流程简洁。系统支持空载、满载、变负载工况自适应运行，可识别皮带空载空转、物料断料等状态并记录工况数据。产品广泛适配建材、化工、矿山、粮食加工等行业的物料配比输送工序，可满足工业连续化、常态化的配料计量作业需求，适配各类固定式连续配料生产线。
