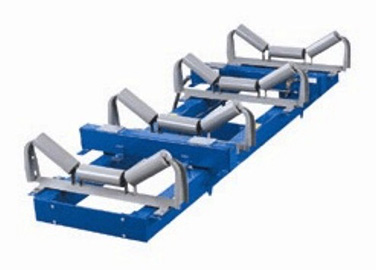

ICS-14型高精度电子皮带秤的结构构成

ICS-14型高精度电子皮带秤是用于连续计量散状物料的专用设备，主要由称重桥架、称重传感器、速度传感器、称重显示仪及安装附件组成，整体结构简洁，适配倾斜角度≤10度的皮带输送机使用。称重桥架采用全悬浮式结构，无耳轴支点和可移动部件，采用矩形钢管设计，刚性充足且自重较小，外表积灰面积少，维护量低。称重传感器共4只，安装于受拉部位，可减少非线性误差，将物料重量转换为电信号，保障计量数据准确。速度传感器配合测速滚筒，检测皮带运行速度并输出脉冲信号。称重显示仪接收两种传感器信号，处理后显示瞬时流量、累计重量等数据，部分可与集控系统联网通讯，安装附件用于固定各部件，可根据皮带输送机规格调整安装位置。

ICS-14型高精度电子皮带秤的工作特点

ICS-14型高精度电子皮带秤的核心作用是对皮带输送机上的散状物料进行连续计量，适用于对称重精度要求较高的场景。当物料通过计量区域时，称重传感器检测物料重量并转换为电压信号，速度传感器检测皮带速度并输出脉冲信号，两种信号传入称重显示仪，经微处理器处理后得出瞬时流量和累计重量。其采用单元组件结构，力传递环节少，安装简便，只需八只螺栓即可完成固定。全悬浮式桥架可有效减少皮带跑偏和落料偏移对计量精度的影响，四只称重传感器可降低偏载带来的误差，适配粉尘较大及有腐蚀性的特种场合，可对秤架进行不锈钢制造或防腐处理，长期运行状态稳定。

ICS-14型高精度电子皮带秤的应用场景与使用要点

该设备广泛应用于矿山、冶金、化工、粮食加工、电力等领域，适配各类散状物料的连续计量，可用于企业对内对外贸易结算及生产过程中的流量监测。在矿山领域，用于煤炭、矿石等物料的计量；在化工、粮食行业，适配各类散状原料的输送计量，为生产管理提供可靠数据。使用前需检查各部件完好性，清理称重桥架上的积尘和杂物，校准称重传感器，确保计量精度。运行过程中需定期检查传感器连接线路，清理测速滚筒表面粘料，调整皮带跑偏情况。定期对运动部件添加润滑油，避免异物卡住称重桥架，发现部件损坏及时更换，避免外力冲击秤体和传感器，确保设备长期稳定运行，保障计量数据可靠。
