一、整体结构与核心组成

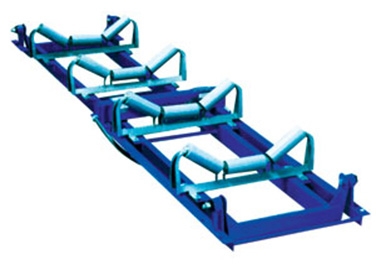

ICS-17A型电子皮带秤是工业散料连续动态计量专用设备，采用三托辊全悬浮式秤架结构，摒弃传统杠杆、支点传动结构，整体机械结构自由度稳定，受力均匀均衡。设备整机由悬浮式称重桥架、S型密封称重传感器、接触式测速传感器、智能积算仪表及屏蔽信号接线组件组成，各部件模块化集成，适配标准化工业安装场景。称重桥架采用加厚型钢一体焊接成型，整体刚性均匀，可缓冲物料瞬时冲击压力，抑制皮带张力变化、物料偏载带来的计量干扰。设备采用现场分体组装模式，无需改动输送机主体结构，适配新装设备与老旧输送机改造场景。无机械传动摩擦结构的设计，可降低部件损耗，整体结构容错性高，适配长期常态化连续运行工况，后期拆解检修、部件替换流程简便。

二、核心技术参数指标

ICS-17A型电子皮带秤具备完善的标准化参数体系，适配多规格输送设备与物料计量场景。设备动态计量精度等级满足工业常规计量标准，传感器采用拉式应变结构，非线性误差小于0.03%FS，非重复性误差小于0.01%FS，长期蠕变误差低于0.02%FS。适配皮带宽度范围400mm至2000mm，覆盖工业主流输送皮带规格，皮带运行适配速度0.5至7.5m/s。物料瞬时称量区间可达2至10000t/h，适配砂石、煤炭、矿石、化工粉料等不同密度散料计量。设备额定工作电源220VAC，电压适配波动区间为-15%至+10%，工作频率50Hz±2%。机械主体工作温度区间-25℃至+55℃，控制仪表工作温度区间-20℃至+45℃，整机防护等级IP65，可阻挡粉尘堆积与水雾渗入。设备适配输送机安装倾角30°，传感器安全过载能力120%FS，瞬时抗冲击过载能力可达140%，适配复杂输送工况。

三、工况适配与运行特性

ICS-17A型电子皮带秤广泛适配矿山、建材、电力、冶金、化工等行业的散料动态计量场景，主要用于生产线物料流量监测、累计量统计、生产数据记录等常规工序。设备通过测速传感器实时采集皮带运行速度参数，称重传感器实时采集物料承压数据，双路信号同步传输至积算仪表，完成数据运算、换算与存储输出。设备搭载屏蔽信号传输线路，可弱化工业现场电磁干扰、设备震动带来的数据波动，保障计量数据稳定性。整机无易磨损运动部件，长期运行零点偏移幅度小，校准周期保持稳定，无需频繁调试。设备支持全天候连续运行模式，可实时输出瞬时流量、小时累计量、总累计量等数据，自带数据存储功能，可留存长期生产计量数据，契合工业生产标准化数据管控的基础需求，适配各类常规及轻度复杂的工业输送计量环境。
