一、整体结构组成与适用工况场景

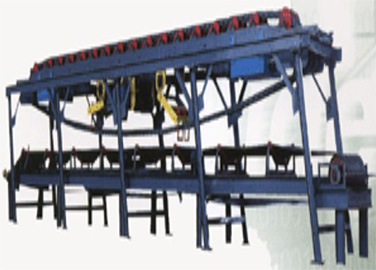

PXL型动态循环链码校验装置是电子皮带秤配套在线动态标定专用设备，用于模拟输送物料载荷，对皮带秤计量精度开展在线动态校验，满足JJG65计量检定规程相关要求。整套设备由标准循环链码组件、链码升降执行机构、机架支撑体系、导向托辊组、驱动限位组件、现场控制箱、PLC电控系统及远程信号传输模块组成。设备安装于皮带秤称量段上方，校验作业时，升降机构将闭环标准链码平稳下放至输送皮带表面，依靠皮带摩擦力带动链码同步循环运转，模拟散料在皮带秤上的输送状态，以此完成动态标定；校验结束后自动提升收纳链码，不影响输送机正常上料生产。该装置自动化程度高，无需频繁拆装砝码，可就地或远程启动校验，广泛应用于电厂、矿山、冶金、港口、建材、化工等行业，适配0.5~2.0级精度电子皮带秤，可在高粉尘、连续运行的工业输送工况下，周期性完成皮带秤计量性能核验，及时修正零点漂移、计量偏差，保障物料贸易结算与工艺流量管控的数据可靠性。

二、设备核心规格与技术参数指标

PXL型动态循环链码校验装置链码单位线重可选范围5kg/m～200kg/m，链码计量等级为M11级，载荷稳定、线性度好，系统校验综合误差满足皮带秤标定要求。适配皮带运行速度区间0.2～4m/s，可匹配绝大多数常规工业皮带输送机。设备升降机构采用电动执行驱动，升降动作平稳，启停冲击小，具备上下限位保护、过载保护、故障报警功能。电控系统支持就地本地操作与集控室远程控制，校验数据可实时上传至DCS系统。整机机架采用型钢焊接成型，表面除锈防腐处理，适应户外及高粉尘工矿环境，工作环境温度-20℃~+65℃。循环链码采用合金钢材质，表面防锈耐磨处理，链节转动灵活，不易卡滞积灰，长期反复循环使用，质量衰减缓慢。整套装置可配套ICS系列电子皮带秤、PLR9363-LS称重传感器、PLR-12R速度传感器组成完整计量标定体系，标定过程贴近真实物料输送工况，相比静态挂码校验，标定结果更贴近现场实际计量误差。

三、安装调试规范与日常运维管控

PXL型动态循环链码校验装置安装阶段，机架固定在皮带秤称量段上方的输送机支架上，保证机架与皮带输送方向保持水平，调整导向托辊位置，保证链码下放后与皮带保持平行接触，无偏斜、卡蹭、跑偏现象。安装完成后开展空载调试，测试升降机构动作、限位保护、电控信号传输是否正常；再进行带载校验试验，观察链码运行状态，核对皮带秤采集数值与链码标准载荷，完成零点与量程修正。日常运维需要定期检查机架紧固螺栓，清理链节、托辊表面附着粉尘、物料结块，检查链码磨损情况，及时对链节加注润滑油脂，防止锈蚀卡滞。每次校验前检查升降执行机构、限位开关、线缆接头，确认电控回路、信号传输稳定。长期使用后按计量周期送检链码，核验单位长度质量，保证链码计量精度。运行过程中禁止在链码升降区域进行检修作业，检修必须停机挂牌上锁。出现链码跑偏、升降卡涩、信号丢失等故障时，立即停止校验操作，排查机械卡阻、线路老化、限位失效等问题。严禁超规格重载使用，避免链码撞击、磕碰造成形变，保障长期在线标定的准确性与设备运行安全。
