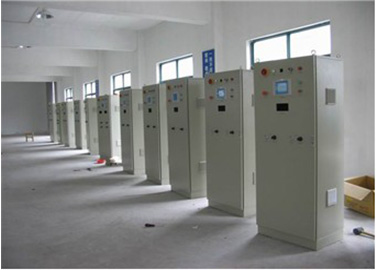

一、产品概述与发展背景

GGD型交流低压配电柜是我国低压配电行业中极具代表性的固定式成套开关设备，其命名遵循行业通用标准，“G”代表交流低压配电柜，第二个“G”表示固定式安装方式，“D”则明确其核心用途为电力配电，三者结合精准界定了产品的核心属性与应用定位。作为一款经过长期市场验证的经典产品，GGD型配电柜的诞生与发展，始终与我国电力行业的技术进步、工业与民用配电需求的升级同频共振。

上世纪90年代初，国内低压配电设备市场普遍存在型号老旧、性能参差不齐、安全隐患突出等问题，老旧配电柜在分断能力、绝缘性能、结构稳定性等方面已无法满足工业生产与城市建设的快速发展需求。为推动低压成套开关设备的标准化、系列化发展，替代落后型号产品，能源部牵头组织联合设计组，结合国内配电场景特点与国际技术经验，研发推出了GGD型交流低压配电柜，并于1992年通过部级鉴定，正式投入市场推广。

历经三十余年的迭代优化与市场检验，GGD型配电柜始终坚守“安全、经济、合理、可靠”的设计原则，在技术工艺、结构设计、性能参数等方面不断完善，逐渐形成了成熟、标准化的产品体系。与GCS、GCK、MNS等抽屉式开关柜相比，GGD型配电柜以固定式安装为核心特点，主打结构稳固、性价比高、维护便捷的优势，适配交流50Hz、额定电压380V（兼容220V单相）配电系统，覆盖3150A及以下电流场景，成为电力分配领域的“主力军”。

目前，GGD型交流低压配电柜已广泛应用于发电厂、变电站、厂矿企业、商业建筑、住宅小区、市政基础设施等各类场景，承担着电能转换、分配、动力控制、照明供电以及过载、短路、漏电保护等关键功能，是低压配电系统中不可或缺的核心设备。在我国低压配电设备市场中，凭借成熟的技术、标准化的生产、广泛的适用性以及亲民的成本，GGD型配电柜长期占据重要份额，成为连接电力传输与终端用电的“桥梁”，为各行各业的稳定供电提供了坚实保障。

二、结构设计与核心特点

GGD型交流低压配电柜的核心竞争力，源于其科学严谨的结构设计，既兼顾了机械强度、电气安全与操作便捷性，又实现了模块化、标准化的生产与装配，完美平衡了实用性与经济性。其整体结构分为柜体框架、外观布局、内部单元、防护散热等多个部分，每个环节的设计都围绕“稳定、安全、便捷”的核心需求展开。

柜体框架是设备稳定运行的基础，采用8MF冷弯型钢作为核心材质，通过局部焊接与螺栓连接的方式拼装而成，构架上均匀设置按20mm模数排列的安装孔，这种设计不仅大幅提升了柜体的整体刚性与机械强度，能够承受设备运行过程中产生的电动力与外部冲击，还极大增强了部件的通用性与装配效率，便于后期元件安装、调整与改造。柜体外壳选用优质冷轧钢板，厚度符合行业标准，表面经磷化处理后采用聚酯桔纹喷涂工艺，未喷涂部件全部进行镀锌钝化处理，有效提升了柜体的防锈、耐腐蚀能力，能够适应工业厂区、潮湿环境等多种复杂场景的使用需求。

外观与布局设计兼顾美观与实用，遵循黄金分割比例，整体造型简洁大气、规整有序。柜门设计根据柜体宽度区分规格：600mm、800mm宽的柜体采用整门结构，1000mm、1200mm宽的柜体采用对称双门结构，柜体后部同样采用对称双门设计，所有柜门均通过镀锌转轴式铰链与框架连接，安装拆卸便捷，门体折边处加装橡胶镶条，既提升了柜体的密封性，又能有效防止人体意外接触带电部件，保障操作安全。柜体顶盖可根据安装需求按需拆除，方便主母线的装配与调整，顶部四角设置专用吊环，满足设备起吊、运输过程中的受力需求，避免运输过程中造成柜体变形或部件损坏。

内部布局清晰合理，分区明确，便于操作与维护。柜体顶部设置水平母线室，采用高阻燃PPO材料热塑成型的ZMJ型积木式母线夹固定主母线，该母线夹具备优异的机械强度与绝缘性能，能够有效固定母线，防止母线因热胀冷缩或短路冲击发生位移，保障主母线的稳定运行。柜体中部为功能单元室，是配电柜的核心工作区域，可根据用户需求灵活配置断路器、接触器、电流互感器、电压互感器、电容器、继电器等各类电气元件，划分成受电、馈电、母线联络、电机控制、无功补偿、照明配电等不同功能单元，适配多样化的配电需求。柜体底部设有自然通风通道，上下两端均开设散热槽孔，利用热空气上升的自然原理，形成自下而上的自然对流散热系统，无需额外配置散热风机，既节能又静音，能够高效散去电气元件运行过程中产生的热量，使设备满载运行时的温度较同类产品低3-5℃，有效延长元器件的使用寿命。

防护与接地设计充分保障电气安全，标准型GGD配电柜的防护等级为IP30，能够有效阻挡直径≥2.5mm的固体异物侵入，防止人体意外接触柜内带电部件；针对粉尘、潮湿等特殊场景，可定制IP40及以上防护等级，进一步提升设备的防护能力。同时，柜内所有安装件与构架通过接地滚花螺钉连接，构成完整的接地保护电路，确保设备发生漏电或故障时，能够快速将电流导入大地，避免触电事故与设备损坏。进线方式灵活多样，支持上侧进线、下侧进线、柜顶左中右进线及柜后进线等多种方式，可灵活匹配各类工程的布线需求，降低施工难度。

三、技术参数与性能指标

GGD型交流低压配电柜严格依据IEC60439-1、GB7251.1等国际国内相关标准设计生产，技术参数覆盖电气性能、机械性能、安全性能等多个维度，根据额定电流与短路耐受能力的不同，分为GGD1、GGD2、GGD3三个系列，分别适配不同容量、不同场景的配电需求，确保产品性能符合行业规范与实际应用要求。

基础电气参数方面，GGD型配电柜的额定工作电压为AC380V，采用三相四线制供电，可兼容220V单相用电需求，满足工业动力与民用照明的双重供电需求；额定绝缘电压为660V/1000V，能够有效抵御电气绝缘老化带来的安全隐患，保障设备长期稳定运行；额定频率为50Hz，可根据用户特殊需求定制60Hz版本，适配不同地区的电力系统标准。额定电流方面，主母线额定电流覆盖400A-3150A，其中GGD1型适用于400A-1000A的中小容量场景，GGD2型适用于1000A-1600A的中等容量场景，GGD3型适用于2000A-3150A的大容量场景，分支回路电流可根据负载需求灵活配置，范围在100A-400A之间，适配不同功率的用电设备。

短路耐受能力是衡量低压配电柜安全性的核心指标，直接决定了设备在短路故障发生时的抗冲击能力与保护效果。GGD型配电柜凭借优异的结构设计与材质选择，具备极强的短路耐受能力：GGD1型的额定短时耐受电流为15kA/1s，额定峰值耐受电流为30kA；GGD2型的额定短时耐受电流为30kA/1s，额定峰值耐受电流为63kA；GGD3型的额定短时耐受电流可达50kA/1s，额定峰值耐受电流可达105kA。这种优异的短路耐受性能，能够确保设备在发生短路故障时，快速切断故障电流，承受故障电流产生的热效应与电动力，避免设备变形、烧毁，防止事故扩大，保障电力系统的安全稳定。

使用环境条件方面，GGD型配电柜主要适配户内安装场景，环境温度要求控制在-5℃至+40℃之间，24小时平均温度不超过35℃，避免高温或低温环境对电气元件的性能造成影响；海拔高度不超过2000m，当海拔高度超过2000m时，需根据实际情况降容使用，因为高海拔地区空气稀薄，绝缘性能下降，容易引发电气故障；相对湿度要求为：40℃时不超过50%，20℃时不超过90%，需采取有效的防潮措施，防范温度变化导致的凝露问题，避免凝露对柜内元件造成腐蚀或短路。同时，设备适用场所应无剧烈震动、无爆炸危险、无严重污秽、无化学腐蚀气体，确保设备长期稳定运行。

其他关键性能方面，GGD型配电柜的标准尺寸为高2200mm，宽600/800/1000/1200mm，深600/800mm，可根据用户实际安装空间与需求定制特殊尺寸；污染等级为III级，适配工业环境的一般污染条件，能够抵御轻微粉尘、油污等污染物的影响；元件适配性极强，可兼容施耐德、ABB、西门子、德力西、人民电器等国内外主流品牌的电气元件，用户可根据自身预算、品牌偏好与性能需求灵活选择，提升产品的适用性与可靠性。此外，设备的机械操作性能优异，开关元件操作灵活、可靠，使用寿命长，满足长期频繁操作的需求。

四、应用场景与行业价值

GGD型交流低压配电柜凭借通用性强、可靠性高、性价比优、维护便捷的核心特点，打破了行业与场景的限制，广泛应用于电力、工业、建筑、市政、基础设施等多个领域，成为低压配电系统的“核心枢纽”，为各行各业的稳定供电提供了坚实支撑，同时在推动行业发展、降低配电成本、提升供电效率等方面发挥着重要作用。

在电力行业，GGD型配电柜是发电厂、变电站低压侧配电的核心设备，主要承担厂用电分配、变电站辅助系统供电等功能。发电厂的厂用电系统是保障电力生产正常运行的关键，GGD型配电柜凭借优异的短路耐受能力与稳定的运行性能，能够为锅炉、汽轮机、发电机等核心设备的辅助系统提供可靠供电，确保电力生产的连续性；变电站的低压配电系统主要用于辅助设备、照明、控制回路的供电，GGD型配电柜的模块化设计与灵活的配置方式，能够适配变电站的多样化配电需求，保障变电站的安全稳定运行，为电力传输提供可靠的后端支撑。

工业领域是GGD型配电柜的核心应用场景，涵盖机械制造、化工、冶金、纺织、电子、建材等各类厂矿企业。在机械制造企业，GGD型配电柜用于车间动力配电、机床设备控制、起重机等重型设备的供电，能够承受工业生产过程中的震动与负荷波动，保障生产设备的正常运行；在化工企业，GGD型配电柜用于防爆场景外的常规生产环节供电，其优异的防护性能能够抵御化工车间的粉尘、腐蚀性气体，避免设备故障影响生产安全；在冶金、纺织等行业，GGD型配电柜可根据生产工艺需求，灵活配置无功补偿单元与电机控制单元，提升电能利用效率，降低生产能耗，保障生产线的连续稳定运行。

民用与商业建筑领域，GGD型配电柜的应用也十分广泛，涵盖写字楼、商场、酒店、住宅小区、公寓等各类建筑。在写字楼与商场，GGD型配电柜作为楼层配电、公共区域照明、中央空调、电梯等设备的供电核心，其维护便捷、运行安静的特点，适配商业建筑对安全、低噪的需求，同时标准化设计可快速匹配建筑配电的标准化要求，降低施工与后期维护成本；在住宅小区，GGD型配电柜用于小区总配电、单元配电，为居民家庭用电、小区照明、绿化灌溉等提供可靠供电，保障居民日常生活的用电安全；在酒店领域，GGD型配电柜可适配客房、餐厅、会议室等不同区域的用电需求，确保酒店各项服务的正常开展。

基础设施领域，GGD型配电柜同样发挥着重要作用，覆盖医院、学校、机场、高铁站、数据中心辅助设施、市政路灯、农业灌溉等场景。在医院场景中，GGD型配电柜保障医疗设备、应急照明、手术室供电等关键环节的稳定运行，其高可靠性能够避免因供电中断影响医疗救治工作；在机场、高铁站等交通枢纽，GGD型配电柜承担航站楼、候车厅、停车场的动力与照明分配，凭借优异的性能保障公共服务的不间断；在农业灌溉与市政路灯场景中，GGD型配电柜凭借经济实用的优势，适配户外或半户外的安装环境，为农业生产与城市照明提供可靠供电。

从行业价值来看，GGD型配电柜的普及与应用，推动了我国低压配电设备的标准化、系列化发展，规范了低压配电市场，提升了我国低压配电系统的整体安全水平与运行效率。相比抽屉式开关柜，GGD型配电柜的制造成本降低约40%，安装过程简单便捷，无需复杂的安装工艺与专用工具；后期维护无需专业技术人员，故障排查与元件更换效率高，大幅降低了企业电力系统的建设与运维成本。同时，其模块化设计便于系统扩容与改造，当企业产能扩张、建筑功能升级或用电需求增加时，无需整体更换设备，只需新增或调整功能单元即可，改造成本较整体更换降低60%，具备显著的经济价值与实用价值。此外，GGD型配电柜的广泛应用，也带动了上下游产业的发展，推动了电气元件、钢材等相关产业的技术进步与产能提升。

五、优势分析与发展展望

在低压配电设备市场竞争日益激烈的当下，GGD型交流低压配电柜能够长期占据重要地位，核心在于其不可替代的产品优势；而面对智能电网、智慧工厂、新能源发展等新时代需求，GGD型配电柜也在不断迭代升级，拥有广阔的发展前景。

GGD型配电柜的核心优势首先体现在安全可靠性突出，高强度的柜体结构、高阻燃的绝缘材料、完善的接地保护系统以及优异的短路耐受能力，构建了多重安全屏障，能够有效抵御短路、漏电、过载等故障风险，故障状态下可快速分断电路，保障设备与操作人员的安全，长期运行故障率低，能够满足各类场景对供电可靠性的高要求。其次，性价比优势显著，相比抽屉式、抽出式等其他类型的配电柜，GGD型配电柜结构简单、生产工艺成熟、材料成本可控，售价与安装成本更低，同时后期维护便捷、配件通用性强，运维成本低，无论是大型企业还是中小型项目，都能适配其预算需求，具备广泛的市场适用性。

灵活性与通用性强也是GGD型配电柜的核心优势之一，模块化的设计理念、标准化的安装孔布局、多元的进线方式以及灵活的功能单元配置，使其能够根据不同行业、不同场景、不同容量的用电需求，定制个性化的电气方案，无需进行大规模的结构改造，适配性极强。此外，其散热与防护性能优异，自然通风散热系统无需额外风机，既节能又静音，避免了风机运行产生的噪音与能耗；IP30及以上的防护等级，能够适应多场景环境，有效延长设备使用寿命。最后，操作与维护便捷，固定式元件安装布局清晰，接线直观，无需复杂的操作流程即可完成检修、元件更换等工作，柜体结构开放，便于日常巡检与故障排查，降低了对运维人员的技术要求，适合各类企业的运维需求。

尽管当前抽屉式开关柜、智能开关柜在智能化、模块化方面发展迅速，但GGD型配电柜凭借其核心优势，仍具备持久的生命力，未来将朝着智能化升级、环保化改进、场景化定制的方向稳步发展，不断适配新时代的配电需求。在智能化升级方面，GGD型配电柜将融合PLC控制、传感器、物联网等技术，集成电流、电压、温度、漏电等运行参数的实时监测与远程传输功能，实现故障预警、远程操控、能耗分析、数据统计等智能化功能，向“智能GGD柜”转型，适配智能电网、智慧工厂、智慧城市的发展需求，提升配电系统的智能化管理水平。

在环保化改进方面，随着环保政策的不断收紧与绿色发展理念的深入人心，GGD型配电柜将进一步优化生产工艺，采用水性漆、低VOC喷涂工艺，减少生产过程中产生的污染物排放；选用更高能效的电气元件，降低设备运行过程中的能耗，提升电能利用效率；优化产品结构设计，提升材料的回收利用率，减少资源浪费，实现产品全生命周期的环保化。在场景化定制方面，针对高湿、高海拔、防爆、防尘等特殊场景，将进一步优化柜体防护结构与元件配置，开发专用型GGD柜，提升设备在特殊环境下的适应性；同时，结合光伏、储能、新能源汽车充电等新能源产业的发展，适配新能源领域的低压配电需求，拓展产品的应用边界，推动新能源与传统配电设备的深度融合。

综上，GGD型交流低压配电柜作为低压配电领域的经典产品，三十余年来始终坚守初心，以稳固的结构、可靠的性能、亲民的成本，持续支撑着各行各业的电力分配需求，成为电力系统中不可或缺的重要组成部分。在技术创新的推动下，GGD型配电柜将不断突破升级，弥补自身在智能化方面的不足，保留核心优势，持续适配新时代的配电需求，继续在电力分配领域发挥不可替代的作用，守护电力安全，助力我国电力行业与各类产业的高质量发展。
