一、设备整体结构与基础规格参数

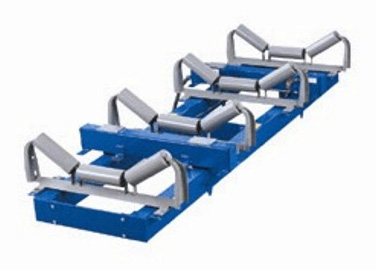

ICS-14型高精度电子皮带秤是适配工业动态连续计量的专用设备，采用双托辊全悬浮式秤架结构，无杠杆机械传动部件，整体结构简洁紧凑，主要由称重桥架、精密称重传感器、脉冲测速传感器、智能积算器及密封接线组件构成。设备适配皮带宽度范围为300mm至1800mm，涵盖工业常用400mm、600mm、800mm、1000mm、1400mm等规格，适配各类标准皮带输送机。设备适配皮带运行速度区间0.2m/s至4.5m/s，输送机允许安装倾角不大于15°，可适配常规水平及小幅倾斜输送工况。设备标准供电参数为AC220V、50Hz，整机工作功耗低于45W，适配常规工业配电环境。秤架主体采用碳钢整体焊接成型，表面经过防腐喷涂处理，结构刚性均匀，可规避皮带张力变化产生的结构位移，设备整体密封设计可抵御现场粉尘、轻微湿气侵入，满足长期连续运行的基础工况要求。

二、计量性能与核心技术参数

ICS-14型高精度电子皮带秤动态累计计量误差≤±0.5%，符合工业皮带计量设备检定规范，适配精细化物料计量场景。设备瞬时流量计量区间为1t/h至5000t/h，可适配中小流量至大流量物料输送计量需求。设备配置高精度悬臂梁式称重传感器，单只传感器独立受力，非线性误差低于0.04%FS，重复性误差低于0.02%FS，温度漂移数值控制在标准范围内，工况适应性稳定。设备搭载高频率脉冲测速传感器，脉冲采集精度均匀，可实时捕捉皮带运行状态，减少皮带轻微打滑、抖动造成的数据偏差。设备支持挂码标定、链码标定两种校准模式，标定流程标准化，适配不同场地校准条件。配套智能积算器可实时显示瞬时流量、累计总量、设备运行状态等数据，具备周期数据存储功能，可留存长期计量记录，方便生产数据统计核对。

三、安装条件与工业场景适配规范

ICS-14型高精度电子皮带秤采用模块化组装结构，安装过程无需改造输送机主体机架，可直接适配新设备配套安装与老旧输送设备改造加装。设备适配运行环境温度为-20℃至60℃，可在常温、多粉尘、干燥的工业场地稳定运行，不适用强振动、强电磁干扰及高腐蚀介质环境。设备支持标准4-20mA模拟信号输出，可对接工业中控系统与自动化控制系统，实现计量数据远程传输与集中汇总。该设备广泛适配建材、化工、粮食、冶金、轻工等行业，可用于原料入库计量、生产线连续配料、成品出库统计等作业场景。设备结构容错性稳定，可适配皮带轻微跑偏、少量物料残留的常规工况，日常运维仅需定期清理秤架积尘、定期校验计量参数，零部件通用度较高，后期检修维护操作简便，可适配各类工业生产线常态化连续计量作业需求。
