一、整体结构与组成配置

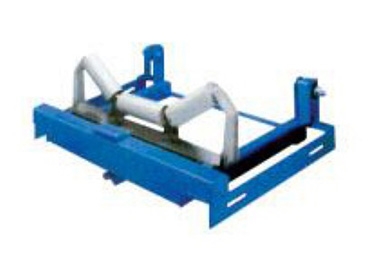

ICS-20B型电子皮带秤为单托辊单杠杆式连续计量设备，整体结构由称重桥架、称重传感器、速度传感器、智能积算仪表及配套接线固定组件组成，适配各类皮带输送机连续物料计量场景。设备秤架采用一体式钢结构框架，搭配无摩擦耳轴支承结构，摒弃传统轴承、刀口受力构件，可规避粉尘、水汽、油污堆积引发的传动阻滞问题，降低机械结构运行故障概率。设备标配单组计量托辊，力传递链路简洁，活动机械构件数量较少，长期运行的磨损损耗较低。称重区标准长度为2400mm，可适配常规输送机机架安装尺寸，无需大幅改动原有输送设备结构，安装适配性较强。设备搭载拉式称重传感器与独立测速传感器，分体式采集结构可分别采集物料重量与皮带运行速度，结构布局规整，后期检修、调试与部件更换作业便捷，适用于建材、矿山、化工、电力等行业的散状物料连续计量作业。

二、核心运行技术参数

该设备严格遵循GB/T7721电子皮带秤行业标准，动态累计计量误差≤±0.5%，静态校验误差≤±0.2%，计量数据稳定性良好。设备物料称量范围为1至4000t/h，可适配不同流量的散料输送计量需求。适配皮带宽度区间为500mm至2200mm，皮带运行测速区间0.05至4m/s，可兼容低速与常规速度输送工况。设备适配皮带输送机安装倾角≤18°，可满足多数倾斜输送设备的安装使用要求。电气系统采用AC220V、50Hz工频供电，工作环境温度区间为-20℃至60℃，可适应常规工业现场温差环境。配套智能积算仪表数据响应时长不大于1秒，可实时采集、汇总计量数据，支持实物、链码、挂码等多种现场标定方式，可根据现场工况完成零点、量程校准，保障计量数据贴合实际工况。

三、工况适配与运行特性

ICS-20B型电子皮带秤针对工业连续计量场景设计，秤架具备抗侧向力、抗水平分力性能，可缓解皮带轻微跑偏、物料落料偏载产生的受力偏移，减少计量数据波动。设备整体密封性能适配工业粉尘工况，传感器与接线部位配备防护结构，可抵御现场粉尘、轻微水汽侵蚀，延长设备使用寿命。设备无冗余传动结构，运行过程中机械阻力稳定，日常维护仅需定期检查托辊转动状态、传感器固定位置及线路完好性，维护流程简单。设备可实时统计瞬时流量与累计输送总量，输出标准化计量数据，可对接现场基础自控系统，适用于物料产量统计、仓储核算、输送工况监测等场景。设备自重轻便，占用安装空间较小，可安装于输送机中段任意合规位置，适配老旧设备改造与新生产线配套安装需求，适配场景覆盖面广。
