一、设备整体结构与组成架构

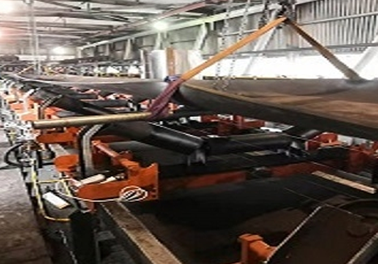

工业高精度皮带秤为散状物料连续动态计量设备，采用模块化一体式结构设计，整体由称重秤架、精密称重传感器、速度检测组件、智能计量仪表及密封接线系统构成。设备选用多托辊悬浮式称重架构，取消传统机械杠杆与支点结构，整体受力结构对称均衡，可规避机械间隙、结构形变带来的计量偏差。秤架主体采用合金钢材整体焊接加工，经过时效处理，降低设备长期运行中的结构形变概率。所有电气组件均采用封闭式防护设计，接线部位配备防水防尘密封接头，适配工业现场安装环境。设备采用分体式安装方式，可直接适配各类标准皮带输送机，无需对输送机架体进行改造，安装适配性较强。整体结构无高频摩擦运动部件，机械损耗幅度低，日常维护仅需定期清理、检查紧固部件，运维流程简洁。

二、全套核心技术参数规范

该款高精度皮带秤拥有标准化的参数配置，适配多场景工业计量需求。设备常规计量精度误差范围符合工业计量标准，称重传感器采用电阻应变式结构，非线性误差≤0.03%FS，滞后误差≤0.02%FS，重复性误差≤0.01%FS，长期蠕变稳定性误差控制在极低区间。适配皮带宽度规格为300mm至2200mm，皮带运行速度适配区间0.2m/s至8m/s。物料计量流量区间为1t/h至12000t/h，可适配煤炭、矿石、砂石、化工粉料、粮食等各类干湿散料计量。设备工作电压为AC220V，电压波动耐受范围-15%至+10%，工作频率50Hz±2%。主体设备工作温度区间-30℃至+60℃，显示仪表工作温度区间-20℃至+50℃，整机防护等级达到IP65。设备可适配输送机安装倾角≤35°，传感器安全过载系数1.2倍，瞬时冲击过载系数1.5倍，信号输出制式为4-20mA标准模拟量信号，支持常规工业设备信号对接。

三、运行原理与工况适配范围

高精度皮带秤依托动态称重采集原理完成物料计量，皮带承载物料经过称重区域时，物料重力通过托辊、秤架传导至称重传感器，传感器将力学信号转化为电信号，同时速度传感器实时采集皮带运行速度信号，两组信号同步传输至计量仪表完成运算处理，输出瞬时流量与累计计量数据。设备内置信号滤波处理程序，可削弱现场电磁干扰、机械震动、物料不均匀分布产生的数据波动。设备可长期连续不间断运行，零点漂移数值稳定，校准周期固定，适配常态化工业生产工况。该设备可应用于矿山、电力、建材、冶金、粮油、化工等行业，用于物料输送计量、生产数据统计、物料配比核算等工作环节，数据存储与输出模式适配工业自动化管控系统，可匹配常规工业生产的计量管控标准。
