一、整体结构组成与适用工况场景

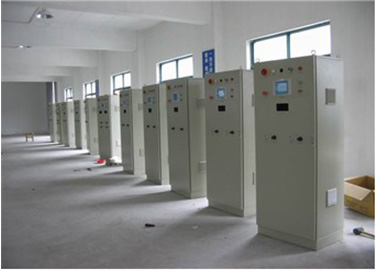

GGD型交流低压配电柜是固定式低压成套配电设备，遵循国标低压成套开关设备设计标准，整体采用组装式柜体结构，各部件模块化拼装成型，结构规整、拆卸检修便捷。设备整体由冷轧钢板柜体框架、前后柜门、母线系统、绝缘支撑组件、进出线隔室、仪表操作面板、断路器安装基座、接地保护排及二次控制回路组成，柜体板材经酸洗磷化与静电喷塑处理，具备防锈、防腐蚀、耐老化的结构特性。柜体采用分区隔离布局，将母线室、开关室、进出线室相互分隔，可降低线路干扰与故障扩散风险。柜门通过镀锌铰链与柜体连接，开合结构稳定，拆装工序简便，不同宽度柜体匹配对应整门或双门结构，适配现场安装布局需求。该设备适配交流50Hz低压电力系统，主要应用于发电厂、变电站、工矿企业、民用建筑、市政工程等场景，用于动力用电、照明用电及配套设备的电能接收、分配与回路控制，可在室内干燥、少粉尘的常规电力机房长期运行，适配常态化连续供电配电工况。

二、设备核心规格与技术参数指标

GGD型交流低压配电柜具备标准化电力设备参数，适配常规低压配电系统运行标准。设备额定绝缘电压690V，额定工作电压400V，适配三相四线、三相五线制式配电系统，额定工作电流覆盖100A至3150A区间，可匹配不同负荷等级的配电需求。设备额定短时耐受电流可达50kA，短时故障承载能力符合低压配电安全规范，母线系统采用铜排规整排布，绝缘支撑件绝缘性能稳定，无漏电、击穿隐患。柜体常规尺寸按行业标准定型，高度统一为2200mm，宽度与深度根据回路规格分为多种标准型号，可适配不同数量的开关元件与布线布局。设备防护等级达标，可抵御室内轻微粉尘与异物侵入，工作环境温度区间-5℃至40℃，环境相对湿度不高于85%，无凝露工况下可稳定运行。二次控制回路电压适配常规交流、直流控制制式，仪表计量精度、回路分合动作精度均符合电力验收标准，设备整体运行参数波动范围可控，长期运行稳定性良好。

三、运行工作特性与安装运维规范

GGD型交流低压配电柜采用固定接线运行模式，具备回路布局规整、故障分区明确、运行稳定性强的工作特性，模块化结构可灵活组合配电方案，适配不同配电容量与回路数量的工艺需求。设备分区隔离设计可有效规避相间短路、线路串扰问题，保护回路独立运行，供电连续性与安全性满足工业及民用配电要求。设备安装需选取平整坚实的室内基座，固定柜体地脚，校准柜体垂直度与水平度，规整排布母线、进出线电缆与二次控制线，完成绝缘测试、回路通断测试、接地电阻检测，各项指标达标后方可投入送电运行。日常运维需定期检查柜体密封状态、柜门闭合完整性，核查母线连接螺栓紧固度、开关元件运行温度、仪表计量状态，清理柜内沉积粉尘与杂物。定期检测绝缘性能、接地系统可靠性，排查线路老化、端子松动等潜在隐患，按照电力规程开展预防性试验。设备运行过程中禁止超负荷运行、违规改接回路，检修作业需执行断电、验电、接地流程。规范的安装调试与周期性运维养护，可保障配电柜持续稳定完成电能分配与回路控制作业，满足各类场景常态化低压配电运行需求。
