一、设备构造与适用工况范围

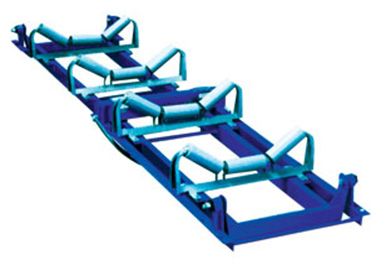

ICS-17A型电子皮带秤属于四托辊双杠杆式动态称重设备，专门用于皮带输送线上散料连续不间断计量，依靠杠杆传力结构采集物料载荷，结合皮带速度信号运算，实时输出瞬时流量与累计输送总量。整套设备由双杠杆称重桥架、四组计量托辊、两只拉式称重传感器、测速传感器、信号接线盒、智能积算仪表以及固定支撑框架组成。秤架采用矩形型钢焊接成型，支点采用无摩擦耳轴结构，有效降低皮带张力、侧向分力对计量结果带来的干扰，传力路径短，机械滞后小。该设备适配输送机倾角≤17°的皮带系统，可计量煤炭、矿石、砂石、水泥熟料、化工粉体等各类干燥散状物料，广泛应用于矿山、电厂、建材、化工、粮食加工行业，用于产量统计、原料配比、物料输送核算与库存管控，能够长期连续在线运行，适配车间、露天料场等粉尘较多的工业现场。

二、核心性能参数与设备优势

ICS-17A型电子皮带秤常规动态计量精度可达±0.5%，高精度版本校验精度可达±0.25%。秤架配置2支称重传感器，配套1个速度编码器，计量托辊共4组，称重区间更长，信号滤波效果好，物料波动带来的数值扰动更小。皮带运行速度适用范围0.2~4m/s，可匹配多种规格皮带输送机。积算仪表具备数据存储、流量显示、累计重量查询功能，支持RS485、模拟量信号输出，可对接厂区DCS控制系统，实现远程数据采集与生产监控。整机结构刚性强，抗振动、抗偏载能力突出，耳轴支点防尘防潮，日常维护工作量低。设备可根据现场需求选配防爆型传感器与防爆积算仪表，满足煤矿、化工等防爆区域使用要求。设备对皮带跑偏、物料局部偏载具备一定容错能力，相比单托辊皮带秤，计量稳定性更强，适合作为主输送皮带的物料计量设备。

三、现场安装标定与运维管控细则

设备安装位置优先选择皮带机中段平直段，避开机头、机尾、落料冲击点、皮带变坡位置。称重区域内所有托辊保持同一水平高度，前后各不少于8组托辊保持同轴等高，减少皮带张力变化带来的计量误差。秤架固定牢固，不得与输送机支架发生刚性干涉，皮带两侧预留足够间隙，防止皮带摩擦秤架部件。传感器安装保持垂直受力，杜绝侧向力、扭力，信号线做好屏蔽防护，屏蔽层单端接地，降低电机、变频器产生的电磁干扰。安装完成后进行零点校准、挂码标定或链码标定，标定完成后进行实物校验，确认计量精度达标后方可投入生产。日常运维定期检查秤架紧固螺栓有无松动，检查托辊转动是否灵活，及时清理秤架、托辊表面粘附的积料，防止物料堆积改变受力状态。定期检查传感器线缆有无磨损、接头受潮老化，测速滚筒表面不得粘料打滑。每间隔固定周期开展零点核查与标定，出现计量漂移、数据跳变时，优先排查皮带跑偏、托辊卡滞、线路干扰问题。设备检修作业前，停机断电，防止皮带意外启动，检修完成后重新校准，保障计量长期稳定可靠。
