一、设备整体结构与基础技术参数

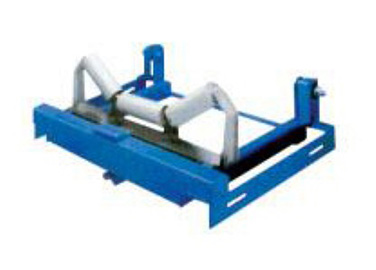

ICS-20B型电子皮带秤为双托辊悬浮式计量设备，整体由称重桥架、应变式称重传感器、脉冲测速传感器、智能计量仪表及固定支架组成，结构受力均匀，机械滞后性较低。设备采用双组称重传感配置，搭配60-12型测速传感组件，标准称重区间长度3000mm，适配多数标准输送机机架安装尺寸。设备动态累计计量误差≤±0.5%，静态校验误差≤±0.2%，符合工业连续计量设备通用标准。额定物料称量范围1至4000t/h，适配皮带宽度300mm至2200mm，皮带运行测速区间0.05至4m/s，适配低速、常规多种输送工况。设备适配输送机安装倾角≤20°，工作供电为AC220V、50Hz工频电源，整机功耗低于45W，零点稳定度维持0.0012%/24h，长时间连续运行数据漂移幅度较小。传感器采用密封式壳体结构，非线性误差小于0.03%FS，重复误差小于0.01%FS，基础传感参数稳定性良好。

二、设备运行原理与核心性能指标

ICS-20B型电子皮带秤依托重力感应与速度同步采集原理完成计量作业，物料随皮带通过称重区域时，物料载荷经托辊传递至称重传感器，传感器将力学信号转换为线性电信号传输至计量仪表。测速传感器持续采集皮带实时运行速度，两组数据经仪表算法同步核算，生成瞬时流量与累计输送总量，可实现数据实时存储与查询。设备支持手动校准与自动周期校准，校准周期可设置7至15天，可抵消皮带张力变化、表面积尘、环境温湿度波动带来的计量偏差。设备工作环境温度区间为-25℃至65℃，适用相对湿度5%至90%，无凝露工况下可稳定运行。设备支持4至20mA模拟量信号输出与开关量信号传输，可对接常规工业PLC控制系统，适配长时间不间断连续计量作业，信号传输响应时长小于0.2秒。

三、安装规范与工业适用场景

ICS-20B型电子皮带秤采用模块化整体结构，无需对输送机主体机架进行切割改造，安装适配性强，可直接固定于标准皮带输送机平直段位置。设备对安装机架平整度、基础稳定性有常规要求，安装后无需额外加固结构，拆装、移位、调试流程简便。设备无复杂传动构件，机械故障点位少，日常维护仅需定期清理托辊、传感器表面粉尘杂物，检查线路连接密封性即可。该设备适配煤炭、建材、化工、电力、粮食、冶金等行业，主要用于砂石、粉料、煤炭、粮食颗粒等散装物料的连续输送计量，可完成生产线产量统计、物料配比核算、输送流量监测等工作，适配工业常态化连续输送计量工况，可满足各类工矿企业物料计量管控的基础使用需求。
