一、设备构造与适用工况范围

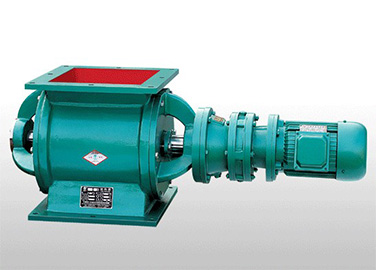

XGF星形给料阀又称星型卸料器、旋转锁风阀，是粉体、细颗粒物料输送系统中兼具定量卸料与气流隔断功能的专用设备。设备依靠减速电机驱动星形转子匀速旋转，转子料格从上部落料仓承接物料，随叶轮旋转将物料带到下方出料口排出；同时借助叶片与壳体之间的微小间隙形成密封屏障，阻挡管路内部气流窜通，同步实现均匀给料与锁气密封两大功能。整机主要包含壳体、星形叶轮转子、主轴总成、轴端密封组件、两端端盖、减速驱动单元、进出料连接法兰，驱动方式分为直联一体式和链条传动式。壳体材质可选铸铁、碳钢、304或316不锈钢，普通除尘灰、干燥粉体选用铸铁壳体；食品加工、医药、腐蚀性物料场景采用不锈钢材质。叶轮叶片数量可在6片至12片之间选型，叶片端部可加装耐磨橡胶条，缩小壳体间隙，进一步提升锁气性能。该设备适用于干燥、无强粘性的粉状与细小颗粒物料，广泛用于除尘器灰斗排灰、气力输送系统、料仓定量给料等场景，在水泥、化工、环保脱硫、粮食加工行业大量应用，可适配负压、正压气力输送管线，完成连续稳定的物料喂料作业。

二、核心性能参数与设备优势

XGF系列容积规格覆盖2L～50L，对应的物料处理流量区间为3m³/h～75m³/h。叶轮常规工作转速8～24r/min，配套电机功率0.55kW～4kW，可选配变频电机，实现输送流量无级调节。进出料接口支持方形、圆形法兰，方便和现场管道对接。轴端采用填料密封搭配骨架油封组合结构，有需求时可升级气密封结构，减少细粉外泄。标准机型适用介质温度不超过80℃，定制高温款可承受200℃工况。设备整体结构紧凑，驱动装置无需单独浇筑基础，占地面积小。转子与壳体加工精度高，间隙控制严格，锁风效果稳定，能够防止气力输送系统发生气流短路。可根据工况选配防爆电机、防卡护板、耐磨衬板等配件，满足防爆、高磨损物料等特殊使用需求。设备运行振动小，出料流量均匀稳定，调速响应灵敏，是粉体工程中卸料、锁气的核心配套设备。

三、安装调试与运维管控细则

设备优先竖直安装在料仓出料口下方，法兰对接位置加装密封垫片，保证连接位置不漏气、不跑粉，安装基座需要具备足够刚性，防止运行振动造成法兰松动。安装完成后手动盘车，检查转子转动是否顺畅无卡滞，确认电机转向，禁止反转运行。电气接线遵循电气施工规范，防爆工况配套防爆接线盒，变频系统做好屏蔽接地处理。设备投产前清理壳体内部杂物，防止硬质异物卡损叶轮。运行过程中根据物料输送需求调节转子转速，转速不可过高，避免物料破碎、阀体内扬尘加剧。日常运维定期检查轴承温度、振动与异响，查看轴端密封是否存在粉尘泄漏，密封件、叶片耐磨衬条磨损超标时及时更换。定期停机清理壳体内壁粘结积料，防止物料板结造成转子卡涩。系统前端应加装除杂装置，避免大块硬物进入阀体，撞击损坏叶轮与壳体。设备检修作业必须执行断电挂牌，待内部物料排空之后再开盖检修。长期停机存放时，清空阀体内部物料，做好防锈保护，再次启用前重新盘车检查，保障设备安全稳定投入运行。
