一、整体结构与基础技术参数

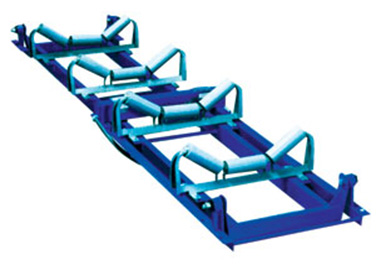

ICS-17A型电子皮带秤是适配散状物料连续动态计量的专用设备，采用双杠杆四托辊组合式称重桥架结构，搭配双传感器受力布局，力传递环节精简，可降低机械结构带来的计量干扰。设备整体由矩形钢管主梁、称重托辊组、橡胶耳轴支点、拉式称重传感器、测速组件与智能显示仪表组成，模块化结构便于现场安装对位、调试校准与后期维护作业。设备适配皮带宽度覆盖500mm至2200mm，皮带运行速度适配0.8m/s至4m/s，可匹配绝大多数工业输送皮带运行工况。设备允许输送机安装倾角不大于12度，适配水平及小幅倾斜输送生产线。计量流量区间为0.5t/h至6000t/h，可覆盖中小流量至中大型流量物料输送计量需求，适配不同产能生产线配套使用。设备外侧支点采用无摩擦橡胶密封结构，具备防尘、防潮、防物料堆积的基础特性，适配工业复杂现场安装环境。

二、计量性能与运行稳定特性

ICS-17A型电子皮带秤具备稳定的动态计量能力，整机动态累计计量误差控制在±0.25%，符合行业常规物料计量与工艺核算标准。设备搭载两只S型密封拉式应变传感器，传感器非线性误差低于0.03%FS，重复性误差小于0.01%FS，蠕变误差控制在0.02%FS以内，受力均匀且信号输出稳定。配套独立测速传感器可实时采集皮带运行速度数据，与称重信号同步联动补偿，弱化皮带轻微打滑、速度波动对计量数据的影响。设备采用封闭式支点防护设计，可规避粉尘、潮湿、轻微振动等环境因素造成的结构卡滞与参数偏移。整机机械结构刚性强，受力形变幅度小，长期连续运行过程中计量参数漂移量低，设备校准周期合理，可满足工业生产线不间断持续作业的稳定计量需求。

三、工况适配范围与实际应用场景

ICS-17A型电子皮带秤结构适配性强，可长期应用于煤炭、矿山、冶金、建材、电力、化工、粮食等行业，适用于矿石、原煤、砂石、水泥熟料、粮食颗粒、化工粉料等各类散状物料的连续动态称重作业。设备可用于生产线内部物料配比调控、实时流量监测、产能数据统计，也可用于厂区内部物料交接、工艺核算等常规计量场景。整体安装无需对原有输送设备进行大幅改造，适配新旧皮带输送生产线的加装与改造配套。设备无复杂易损传动部件，日常运维仅需定期清理表面积尘、检查托辊运行状态、校准计量参数即可，运维流程简便、运维投入较低。依托扎实的结构防护与稳定的计量表现，该设备可适配工业户外、车间多尘、潮湿等普通恶劣工况，是通用性较强的连续动态计量配套设备。
