一、设备结构与工作原理

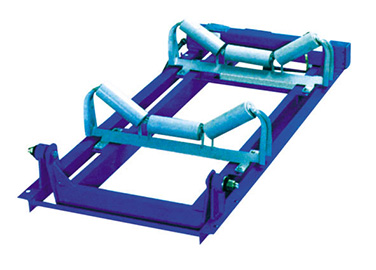

ICS-17B型电子皮带秤为悬浮式单杠杆双托辊计量设备，依托重力传感与动态测速联动原理，完成散装物料连续累计计量。设备整体采用矩形刚性杠杆结构，整体形变系数低，力传递路径规整且直接，中间传动构件少。整机主要由双组计量托辊、单组称重杠杆、称重传感器、测速传感器、固定秤架及智能计量仪表组成，配套四点耳轴支点支承结构，受力分布均匀。设备采用分体式装配设计，秤架与输送机架衔接稳固，可抵消皮带运行产生的侧向力与水平分力，弱化皮带跑偏、物料偏载带来的计量波动。设备无过多活动机械结构，运行磨损点位少，耐受常规工业粉尘、湿度及轻微振动环境，适配短距离给料皮带输送工况，现场安装无需改动输送机主体结构，调试流程标准化，适配多数常规皮带输送设备配套安装。

二、核心完整技术参数

ICS-17B型电子皮带秤具备完善的工况适配参数体系，适配皮带宽度区间为400mm至2200mm，覆盖全品类常规工业输送皮带规格。皮带运行适配速度为0.01m/s至4m/s，可适配低速启停、恒定高速等各类输送工况。设备适配输送机倾角为20°，倾斜输送适配范围更广。设备称重量程区间为0.5t/h至4000t/h，可适配中小至中大流量物料计量。计量误差方面，设备动态累计误差为±0.5%，滞后误差0.02%，灵敏度误差±0.1%，零点输出波动控制在±1%。传感器温度灵敏度零点偏移0.0015%FS/oF，间隔偏移0.0008%FS/oF，流量下弹性体施力点位移不大于0.2mm，传感器过载能力可达额定容量的150%。设备标准称重区长度2600mm，测速传感器响应区间适配全皮带运行速度，标准校验周期为15天，可长期保持稳定的计量状态。

三、适用工况与运行属性

ICS-17B型电子皮带秤多用于工矿、建材、化工、粮食、电力等行业的散装物料连续计量作业，可实现物料实时流量监测、累计产量统计与输送流量记录。设备适配煤炭、矿石、砂石、粮食颗粒、化工粉体等固态散装物料，适配短距离给料输送设备、生产线配套输送设备的联动计量。设备支持全天候连续运行，杠杆刚性结构可长期保持几何形态，不易出现结构松动、形变等问题。配套计量仪表可实时采集、存储计量数据，支持数据本地调取与常规信号传输，可对接生产线基础管控系统。设备整体占地面积适中，适配新建生产线配套安装与老旧计量设备替换改造，结构适配性强，可匹配多数常规工业连续输送计量的基础工况需求。
