1.适用范围

ISC-14型高精度电子皮带称，安装在倾斜角度比较小的皮带輪送机上，采用全悬浮式称重架。该种型式的桥架，无支点和可移动件。该类电子皮带秤的长期稳定性和称重的高精度性是其他电子皮带秤都无法比拟的。

该产品主要适用于现场工艺要求高或需要进行贸易结算的行业现场。

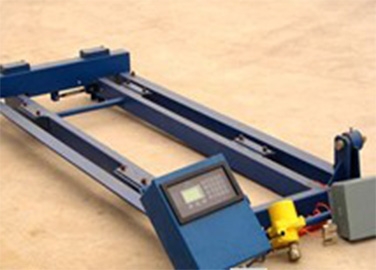

ICS-14A型高精度电子皮带秤

2.称重桥架

（1）全悬浮式结构，可选A、B两种型式，无耳轴支点和可移动件，维护量小；

（2）单元组件结构，力传递环节少，安装简捷方便；

（3）独特的矩形杠杆，刚性好，无变形，零点稳定性好：

（4）抗侧向力，抗水平分力，有效减少了皮带跑偏和落料偏移对系统精度的影响；

（5）四只称重传感器，受偏载影响小，平稳，计量精度相当高；

（6）称重区域广，三组或四组托辊使皮带对称重精度影响最小；

（7）秤架进行防腐处理，在粉尘较大及有酸、碱、盐等腐蚀性的特种场合，可采用不锈钢制造。

3.主要技术参数

（1）系统精度：优于0.25%；

（2）称重范围：1～8000t/h；

（3）皮带宽度：500～1400mm（>1400非标设计）；

（4）皮带速度：0～4m/s；

（5）皮带输送机倾角：≦60（特殊物料≦l00）。

4.工作和安装条件

（1）环境温度

机械是-20℃～+60℃；仪表是0℃～40℃。

（2）电源电压

220VAC(-15%～+10%），50Hz±2%。

ICS-14A型

二、ICS-17A/B型电子皮带秤

1.结构特征

（1）结构简单，力传递环节少，安装简捷方便；

（2）独特的矩形杠杆，刚性好，无形变；

（3）无磨擦橡胶耳轴支撑，防腐蚀、防潮、抗振动；

（4）抗测向力、抗水平分力，有效减少了皮带跑偏和落料偏移对系统精度的影响；

（5）两个称重传感器受偏载影响小，平稳、精度高;

（6）17A型称重区域广，四组托辊使皮带对称重的影响小；

（7）17B型双托辊，称重区为17A的1/2，较短。

该产品适用于给料距离较短的皮带输送机。
