一、设备整体结构与基础规格参数

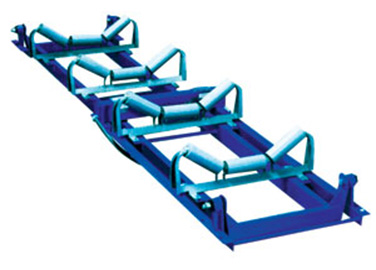

ICS-17A型电子皮带秤属于多托辊全悬浮式动态计量设备，采用四托辊双杠杆刚性秤架结构，整体为分体式模块化设计，主要由钢制称重桥架、S型拉力称重传感器、测速组件、智能积算仪表组成。设备适配皮带宽度涵盖400mm至2000mm，包含500mm、650mm、800mm、1000mm、1200mm等常规工业规格，可适配各类宽窄幅皮带输送机。设备适配皮带运行速度区间0.05m/s至5m/s，适配输送机安装倾角不大于18°，可满足倾斜输送生产线的安装条件。设备额定供电为220V、50Hz工频交流电，整机功耗参数适配常规工业配电标准。秤架主体采用高强度碳钢焊接成型，整体刚性较强，可抵消皮带张力波动与物料冲击带来的结构形变，设备主体防护结构可抵御现场粉尘堆积，适配长期连续运行工况。

二、计量性能与核心技术参数

ICS-17A型电子皮带秤动态累计计量误差≤±0.25%，符合国标皮带计量设备检定标准，适配工业精准计量场景。设备瞬时称量范围为0.5t/h至6000t/h，可覆盖大流量物料连续计量需求。设备配置两只对称布置的应变式称重传感器，传感器非线性参数小于0.03%FS，重复性参数小于0.01%FS，蠕变参数小于0.02%FS，零点输出偏差数值稳定。设备具备多重标定模式，支持实物标定、链码标定、挂码标定三种校准方式，适配不同现场校准条件。配套独立测速装置，可实时采集皮带运行数据，降低皮带打滑、弹跳引发的计量偏差。智能积算仪表可显示瞬时流量、累计产量、设备运行参数，支持数据存储与周期记录，可留存长期计量数据，设备瞬时过载耐受能力可达额定荷载的40%，可适配物料瞬时重载工况。

三、安装条件与工业场景适配规范

ICS-17A型电子皮带秤采用模块化安装方式，无需大幅改动输送机主体结构，可适配新建设备加装与存量设备改造。设备运行环境温度适配常规工业区间，可在多粉尘、常温干燥工况下稳定工作，不适配强振动、强电磁干扰的作业场地。设备支持标准信号输出，可对接工业中控系统，实现计量数据远程传输与集中统计，适配自动化生产线配套使用。该设备多用于矿山、建材、煤炭、冶金、化工等行业，适用于原料进场统计、生产过程配料、成品出库计量等连续作业场景。设备结构容错性良好，对皮带轻微跑偏、常规物料撒漏具备适配能力，日常运维仅需定期清理秤架积尘、定期标定参数，传感器与仪表零部件通用性强，后期检修更换流程简便，可适配大中型工业生产线长期、连续、稳定的动态计量作业需求。
