一、设备整体结构与基础技术参数

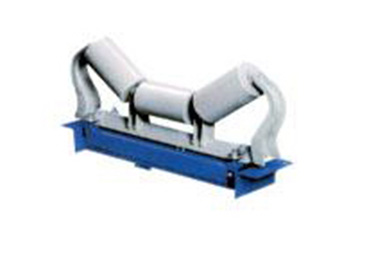

ICS-30型电子皮带秤为单托辊全悬浮式计量设备，结构组成包含称重桥架、称重传感器、测速传感器、计量仪表及配套固定支架，整体机械结构传力环节少，结构布局紧凑。设备标配两组称重传感器与一组60-12型测速传感器，计量托辊为单组配套模式，称重区域常规长度2400mm，可适配常规托辊间距微调改动。设备系统动态累计计量误差≤±1.0%，静态校验精度可达≤±0.25%，满足工业散装物料连续计量标准。额定称量范围1至4000t/h，适配皮带宽度300mm至1400mm，适配皮带运行速度0.1至4m/s，可适配多数常规带式输送机工况。设备适配输送机可达倾角≤17°，工作电源采用AC220V、50Hz工频供电，整机运行功率50W，零点稳定度0.0015%/24h，长期待机状态下数据波动幅度较小。

二、设备运行原理与性能指标

ICS-30型电子皮带秤依托重力感应与速度采集协同原理完成计量作业，物料随皮带运行经过称重区域时，自重通过托辊传递至称重传感器，传感器将重力信号转化为模拟电信号同步传输至计量仪表。测速传感器实时采集皮带运行速度信号，两类信号经仪表算法整合运算，得出物料瞬时流量与累计输送总量，可实时记录、存储计量数据。设备支持自动零点校准与间隔校准，常规校准周期可设置为10至15天，可抵消粉尘堆积、皮带张力变化带来的数值偏差。设备工作环境温度区间为-20℃至60℃，适配室内外常规工业场地，适配湿度范围5%至90%无凝露环境，信号输出稳定，可对接常规PLC控制系统，支持数据远程传输与本地数据留存，适配连续不间断计量作业模式。

三、安装适配条件与工业适用场景

ICS-30型电子皮带秤采用整体单元式结构，无需改动输送机主体机架，安装工序简易，设备自重轻便，无需额外加固支撑结构，后期拆装、移位便捷。设备对安装场地平整度、机架稳定性要求适中，可适配固定式皮带输送机、固定式物料输送流水线安装使用。设备无杠杆传动结构，机械故障点位少，日常维护仅需定期清理托辊、传感器表面粉尘杂物，检查线路连接状态即可。该设备广泛应用于矿山、建材、化工、电力、粮食仓储等行业，主要用于散装煤炭、砂石、粉料、粮食等物料的连续输送计量，可完成生产线产量统计、物料配比计量、输送流量监测等基础工作，适配常态化工业连续输送计量工况，适配中小型企业物料计量管控需求。
