一、整体结构与核心组成

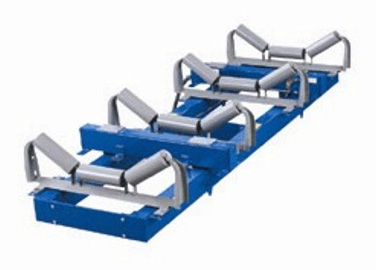

ICS-14型高精度电子皮带秤是适配工业动态连续物料计量的专用设备，整体采用双托辊全悬浮式秤架结构，无杠杆、支点及可移动机械传动部件，结构简洁紧凑，机械形变概率低。设备整体由称重桥架、四组拉式应变称重传感器、脉冲测速传感器、智能积算器及密封接线组件构成，各模块独立适配、协同运行。称重桥架采用一体化单元式架构，刚性强度稳定，抗形变能力良好，可抵消皮带跑偏、物料偏载产生的侧向作用力。设备采用分体式安装设计，依托固定螺栓即可完成现场装配，适配各类常规皮带输送机改造与新装场景，整机模块化布局便于后期检修与部件更换，日常运维工序简便。

二、核心技术参数指标

该设备具备标准化、精细化的参数体系，适配多场景物料计量需求。系统计量精度为±0.125%，传感器非线性误差小于0.03%FS，非重复性误差0.01%FS，蠕变误差低于0.02%FS，流量工况下传感器弹性体施力点位移不超过0.2mm。适配皮带宽度区间为300mm-1800mm，覆盖工业常用400mm、600mm、800mm、1200mm等规格皮带，皮带运行速度适配范围0-6m/s。物料称量区间1-8000t/h，可满足轻重物料、不同输送流量的计量需求。设备工作电源为220V交流电，电压波动适配区间为-15%至+10%，工作频率50HZ±2%。机械主体工作温度区间-20℃至+50℃，控制仪表工作温度区间-20℃至+40℃，整机防护等级达IP65，可抵御粉尘、轻微水汽侵蚀。设备允许输送机可安装倾角≤10°，适配常规倾斜输送工况。

三、工况适配与应用特性

ICS-14型高精度电子皮带秤适配矿山、建材、电力、化工、冶金等行业的散状物料动态计量场景，可用于生产过程物料累计统计、物料输送计量核算等工作环节。设备搭载的测速传感器可实时采集皮带运行速度信号，配合称重传感器的物料压力信号，经积算器数字化运算处理，完成动态物料重量的精准核算。设备无机械磨损部件，长期运行状态稳定，零点漂移幅度小，校准周期稳定。机身密封结构可适应粉尘、潮湿等复杂工业环境，信号传输采用抗干扰设计，可规避工业现场电磁、震动等外界因素对计量数据的影响。设备支持长期连续运行，适配工业全天候生产模式，数据记录、累计功能稳定，可实时输出瞬时流量与累计总量数据，适配工业生产标准化计量管控需求。
