ICS-17B型电子皮带秤

2021-02-02 18:30:54
ICS-17B型电子皮带秤
详细介绍:

产品名称:ICS-17B型电子皮带秤


概述:

ICS-17B型电子皮带秤 秤架结构为ICS-17A的一半,秤架上放置二组托辊,采用两只拉式传感器把称架连接起来,动态计量误差优于±0.25%。该秤架适用于工业企业的称重控制。


系统组成:

ICS-17B型电子皮带秤由四个部分组成:

1.称重桥架   1套

2.三原称重控制器(仪表)   1台(含有4-20MA输出)

3.称重传感器    2只(知名专业厂家)

4.测速传感器及测速辊筒   1个(60-12型)


结构特征:

◆结构简单,安装简捷方便,力传递环节少;

◆独特的矩形杠杆,刚性好,无形变;

◆无磨擦橡胶耳轴支承,防腐蚀、防潮、抗振动;

◆抗侧向力﹑抗水平分力,有效的减少了皮带跑偏偏和落料偏移对系统精度的影响;

◆两个称重传感器受偏载影响小,平稳、精度高;

◆ 17A型称重区域广,四组托辊使皮带对称重的影响最小。


主要技术参数

◆计量精度:±0.25%

◆称量范围:0~6000t/h

◆皮带宽度:500~2200mm

◆皮带速度:0.01~4.0m/s

◆皮带输送机倾角:0°~18°

◆远程传输:1200m


工作和安装环境:

◆环境温度:

机械:-20°C/+50°C

仪表:-10°C/+40°C

◆电源电压:220VAC(+10%、-15%)50HZ±2%

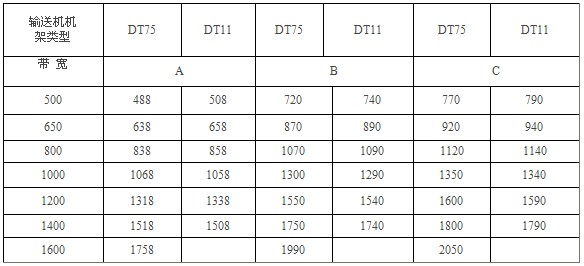

外型尺寸:

外形尺寸

注:表中未列带宽尺寸根据实际机架确定

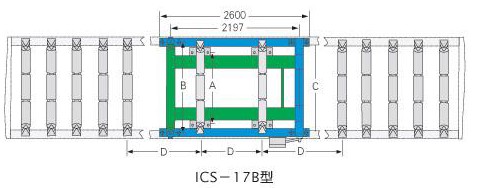

安装示意图:

安装示意图
