一、设备整体结构与构造特点

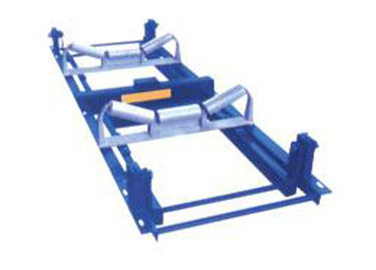

ICS-20A型电子皮带秤是工业领域用于散料连续动态计量的通用设备，适用于各类固定式皮带输送机的物料计量场景。设备采用双托辊悬浮式秤架结构，整体框架采用整块钢板加工成型，整体结构贴合工业设备耐用性设计要求。设备整体长度适中，适配常规输送机安装间距，无需改动输送机主体机架即可完成装配。整套设备包含称重秤架、高精度称重传感器、速度检测器、智能计量仪表及密封接线组件等基础结构，各部件分工明确，力传递路径规整有序。设备支承部位采用柔性缓冲结构，可缓冲皮带运行过程中产生的机械冲击，弱化设备运行过程中的结构晃动。该机型适配皮带宽度500mm至2400mm，皮带运行速度适配区间为0.05m/s至5m/s，可适配倾角20°以内的输送设备，工况兼容范围覆盖多数重工业输送场景。设备机械活动部件排布合理，磨损点位分布均匀，能够适配长期不间断的连续作业工况。

二、设备计量原理与运行机制

ICS-20A型电子皮带秤以重力感应与速度同步采集为核心，完成物料连续动态计量工作。在设备运行过程中，皮带上的物料载荷会通过两组计量托辊均匀作用于称重秤架，秤架将垂直重力载荷传递至称重传感器，传感器根据载荷大小输出线性模拟电信号。与此同时，安装在皮带从动滚筒处的速度检测器，持续采集皮带实时运行速度脉冲信号，并同步传输至计量仪表。计量仪表接收两组信号后，通过内置固定算法进行数据整合运算，实时计算出物料瞬时流量与累计输送总量，并持续记录存储计量数据。该机型动态计量误差维持在±0.3%区间，计量数据稳定性较好。设备信号传输采用屏蔽线路，可降低工业现场粉尘、电磁干扰对数据的影响。双托辊采集结构扩大了物料受力检测范围，弱化物料分布不均带来的计量波动，适配大批量、连续性的物料输送计量场景。

三、应用场景与工况适配说明

ICS-20A型电子皮带秤常应用于矿山、火电、建材、化工、港口等行业，主要用于煤炭、矿石、砂石、粉料等散状物料的动态计量统计。在生产流程中，设备可用于车间物料输送计量、进出厂物料核算、生产工艺物料配比统计等常规工作，为生产台账记录与工艺参数调整提供数据依据。设备安装方式为架空嵌入式安装，适配绝大多数标准皮带输送机，现场安装调试流程简单，适配新旧生产线改造配套使用。设备日常维护仅需定期检查托辊转动状态、传感器接线密封性及皮带张紧度，维护流程简单，运维投入较低。长期运行状态下，设备结构不易出现形变与故障，计量状态保持稳定，能够适配工业现场常态化、长时间的作业需求，是工业散料计量体系中适用性较强的基础计量设备。
