一、整体结构组成与适用工况场景

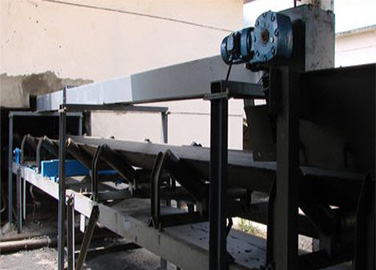

CXM型箱体自动链码校验装置是配套电子皮带秤使用的专用动态计量标定设备，属于封闭式藏箱式链码校验设备，主要用于皮带输送机运行过程中皮带秤计量精度的常态化自动校验作业。设备整体由封闭式箱体机架、标准校验链码组、驱动减速机构、自动收放系统、导向托辊组件、限位保护装置及PLC自控系统组成，整体采用集成箱体结构，可对链码部件进行封闭收纳防护，规避粉尘、潮湿、落料等工况造成的部件锈蚀与卡滞问题。标准链码采用闭环结构设计，可模拟真实物料载荷随皮带同步运转，完整还原设备动态计量工况，校验数据贴合实际生产工况。设备自动化集成度高，无需人工频繁搬运挂码，可实现远程或就地一键启停校验作业。该装置广泛适配矿山、电力、建材、化工、港口等行业的散料输送计量系统，适配精度等级0.5至2.0级的各类电子皮带秤，可用于生产线日常精度核查、周期性标定校准、计量误差修正，适配室内外多粉尘、连续运行的工业输送工况。

二、设备核心规格与技术参数指标

CXM型箱体自动链码校验装置具备标准化工业标定参数，适配主流皮带输送机与皮带秤配套工况。设备适配皮带宽度区间400mm至3200mm，可匹配各类常规工业输送皮带规格，链码单位重量覆盖10kg/m至200kg/m多规格，可根据皮带秤量程匹配对应载荷等级。设备校验精度稳定，自校误差控制在规范极小区间，标定结果重复性良好，可精准反馈皮带秤动态计量偏差。配套驱动电机功率区间0.25kW至4kW，减速机构传动平稳，链码收放响应及时，动作同步性良好。设备支持自动、手动、半自动多种控制模式，适配不同现场操控需求，可就地启停或远程联动控制。整体防护结构密闭性良好，适配工作环境温度-20℃至60℃，可耐受潮湿、多粉尘的恶劣工况，部件抗腐蚀、抗磨损性能达标。链码采用标准精度砝码等级制造，尺寸精度与重量精度长期稳定，无明显参数衰减，可长期作为计量标定基准使用，设备整体适配皮带常规运行速度区间，运行无卡顿、无偏移。

三、运行工作特性与安装运维规范

CXM型箱体自动链码校验装置具备工况模拟真实、校验精度稳定、自动化程度高的工作特性，闭环链码可与皮带同步匀速运行，动态模拟物料输送载荷，规避静态挂码校验偏差，标定数据可信度更高。箱体封闭式收纳结构可有效保护链码与传动部件，降低积尘、锈蚀、机械磨损故障概率，设备运行噪音低、动作平稳，可适配皮带机24小时连续运行工况，不影响正常物料输送作业。设备安装需固定于皮带秤有效称量段上方机架，校准装置水平度与链码下放对位精度，规整布设控制线路与动力线路，完成空载试运行、链码收放测试与精度对标调试，功能正常后方可投入使用。日常运维需定期清理箱体内部与链码表面附着粉尘、物料残渣，检查链码磨损、锈蚀状态，核查驱动机构、限位装置及自控系统灵敏度。定期对链码重量精度进行核验，及时校正微小偏差，检查传动部件润滑状态，补充润滑介质，紧固各连接螺栓。设备运行过程中禁止强行启停、违规干涉链码动作，避免机械冲击造成结构损伤。规范安装调试与周期性养护，可保障装置标定精度与运行可靠性，满足电子皮带秤常态化精准校验、计量校准的工业作业需求。
