一、设备结构组成与适用应用场景

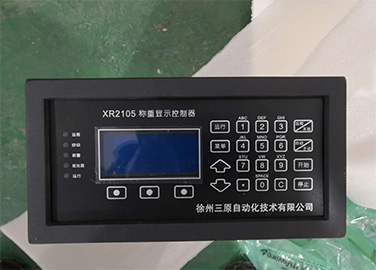

SYXR2105型称重控制器是适配皮带输送计量系统的专用测控仪表，集成数据采集、运算处理、流量控制、数据传输等功能，为电子皮带秤、带式给料机等设备提供配套计量控制支撑。设备整体由主控主板、∑-△AD转换模块、信号输入输出端口、液晶显示面板、按键操作模块及电源稳压组件构成，结构集成紧凑，分为嵌入式与壁挂式两种安装形式，可适配不同现场柜体与机架安装空间。设备可并联接入四组称重传感器，兼容常规工业测力传感信号，可对接各类测速脉冲信号，形成完整的动态计量闭环系统。该设备适配电力、煤炭、化工、建材、冶金等行业的散料输送计量场景，可在多粉尘、常温湿热、轻微电磁干扰的工业环境中长期运行，多用于生产线瞬时流量监测、累计产量统计、定量给料调控等工况。

二、整机核心技术参数指标

SYXR2105型称重控制器具备标准化的电气与计量参数，适配工业精准计量需求。设备搭载24位AD转换单元，每秒可完成50次数据采集运算，整机综合计量偏差≤0.01%FS，非线性误差≤0.01%FS，满量程温度系数控制在8ppm/℃。称重信号灵敏度适配区间0.5mV/V至3.3mV/V，输入信号33mV，支持传感器线缆最长900米传输，线缆超60米可启用远程激励补偿电路。测速信号接收频率区间2Hz至25kHz，可匹配不同带速设备的脉冲采集需求。供电参数为AC220V、50Hz，功耗25VA，电压波动适配范围±15%。瞬时流量显示区间0.0020至99999.9t/h，累计计量量程99999900t，支持多类计量单位切换。设备配备可编程数字输入端口、两路标准输出接口，可选配RS485、RS232通讯协议，适配外接设备数据交互。

三、设备运行功能与安装使用规范

SYXR2105型称重控制器具备完善的工况适配功能，内置自动零点校准、间隔校准、温度漂移补偿、非线性修正程序，可弱化温度波动、设备轻微形变带来的数据偏差，保障长期运行数据一致性。设备支持挂码、砝码、链码、实物等多种标定方式，适配现场不同核验条件，同时搭载多层次口令保护功能，规避参数误修改。设备工作环境温度区间-20℃至50℃，存储温度-30℃至60℃，工作相对湿度10%至85%，无冷凝状态下可稳定运行。嵌入式安装外形尺寸147mm×283mm×280mm，壁挂式尺寸430mm×300mm×250mm，整机重量低于4kg。安装时需远离强热源与强电磁设备，传感器线缆做好屏蔽接地处理，接线端口保持干燥洁净。设备调试完成后可实时记录、存储生产数据，支持数据导出与报表打印，可对接PLC与DCS系统，适配工业自动化计量管控体系，日常运维仅需定期检查线路连接与参数标定状态，维持设备运行稳定性。
