一、整体结构组成与适用工况场景

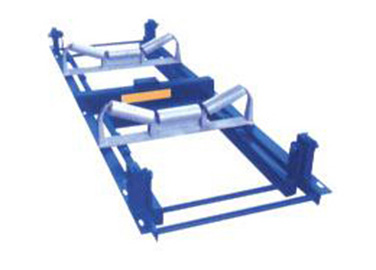

ICS-20A型电子皮带秤是工业散料连续动态计量设备，适配常规皮带输送机配套使用，可实现物料实时流量监测与累计计量作业。设备整体由双杠杆式称重桥架、计量托辊组、拉式称重传感器、测速传感器、信号接线盒、积算显示仪表及固定支架组成，整体结构简洁，传力环节少，机械活动构件数量少，长期运行结构稳定性高。称重桥架采用刚性焊接结构，搭配柔性缓冲支承结构，可弱化皮带运行振动与物料冲击带来的计量干扰，传感器采用密封防护结构，可适应多粉尘、轻度潮湿的工业环境。设备采用单传感匹配双托辊计量结构，受力传递均匀，装配流程简便，无需大规模改造输送设备即可完成现场加装。该设备广泛应用于矿山、建材、电力、化工、港口等行业，可对煤炭、矿石、砂石、粉料等各类散状物料进行连续动态计量，适配生产线物料流量管控、堆场输送计量、工艺配比核算等常态化工况，可在室内外常规输送场地、带倾角输送设备上稳定运行。

二、设备核心规格与技术参数指标

ICS-20A型电子皮带秤具备标准化工业计量参数，适配通用散料输送计量工况。设备动态计量精度误差不大于±0.5%，符合工业动态计量验收标准，可满足常规生产计量统计需求。设备适配皮带宽度区间500mm至2200mm，匹配主流工业输送皮带规格，皮带运行速度适配区间0.1m/s至4m/s，可适配不同输送速率的生产线。设备瞬时称重量程可达4000t/h，覆盖中小流量至大流量散料输送工况，适配皮带输送机安装倾角不大于17°，可满足多数倾斜输送设备的计量作业要求。配套称重传感器为密封拉式结构，非线性误差、重复性误差及蠕变误差均控制在规范区间，信号输出稳定，抗环境干扰能力较强。测速传感器同步采集皮带运行速度信号，与称重信号联动运算，保障流量核算精准度。设备工作环境温度区间-20℃至60℃，适配常规户外及厂房工况，长期连续运行参数衰减幅度小，计量稳定性符合工业设备运行标准。

三、运行工作特性与安装运维规范

ICS-20A型电子皮带秤具备结构简单、响应稳定、适配性广的运行特性，传力链路简洁，机械故障点位少，可适配24小时不间断连续计量作业，受物料粒度、轻微料层波动影响幅度较小。设备动态响应速度匹配皮带输送节奏，实时流量数据更新连贯，累计计量数据可长期保持稳定，能够为生产统计、物料核算、工艺调控提供有效数据支撑。设备安装需选取皮带输送机平直稳定区段，固定称重桥架支架，校准托辊水平度与同轴度，保证皮带无跑偏、无悬空、无异常摩擦，规范布设传感器线路，完成空载零点校准、加载标定与实物校验，参数达标后方可投入使用。日常运维需定期清理桥架、托辊及传感器表面附着的粉尘、物料残渣，检查皮带运行状态，杜绝皮带跑偏、卡滞、积料等问题。定期校验设备零点与计量精度，核查传感器、测速装置及线路的工作状态，紧固松动的支架与连接部件。设备运行过程中禁止超量程负荷作业，避免硬物撞击计量桥架与传感部件。周期性开展挂码校验与实物标定，及时修正计量偏差，规范运维流程可有效保障设备计量精度与运行稳定性，持续满足工业散料连续动态计量的常态化作业需求。
