一、整体结构与硬件配置参数

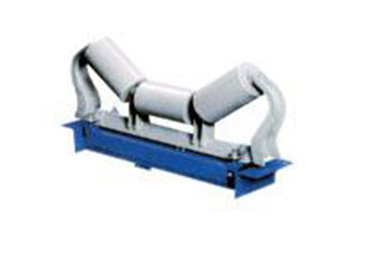

ICS-30型电子皮带秤为工业散料动态连续计量设备，采用无杠杆全悬浮单托辊称重桥架结构，整体架构简化，称重受力环节少，适配短中心距输送设备安装场景。设备主体桥架采用Q235型钢整体焊接成型，经去应力退火处理，机架结构稳定性高，长期运行不易出现形变偏移。设备配置两组电阻应变式称重传感器，对称布置安装，可降低物料偏载、皮带跑偏带来的受力偏差，传感器过载能力可达额定载荷的150%，具备一定抗冲击载荷性能。配套测速单元采用脉冲式速度传感器，接触式测速滚筒贴合皮带表面，测速信号采集连续性稳定。装置适配皮带宽度300mm至1400mm，适配输送机机架常规安装尺寸，现场无需大规模改造结构，螺栓固定安装方式可缩短施工周期，整体拆装调试流程简易。

二、计量性能与运行技术参数

ICS-30型电子皮带秤动态计量精度等级满足工业常规计量标准，系统综合误差控制在±1%区间，适配生产过程计量、物料流量监测、库存统计等工况使用。设备称量流量范围1t/h至4000t/h，可适配轻重不同物料的连续输送计量需求，适配皮带运行速度区间0.1m/s至4m/s，低速启停、高速稳态输送工况均可完成数据采集。设备适配输送机安装倾角不大于18°，倾斜输送状态下计量数据波动幅度可控。设备工作电源适配AC220V工频电压，信号采样采用常规模数转换模式，数据输出响应平稳，无频繁跳变现象。设备工作环境温度区间-20℃至60℃，环境相对湿度不高于90%，可适应厂区粉尘、常温潮湿等常规工业环境，温湿度变化不会对传感器采样精度造成明显影响。

三、工况适配与运维使用特性

ICS-30型电子皮带秤主要应用于火电、矿山、建材、化工、冶金等行业的散料输送生产线，用于煤炭、砂石、矿石、粉料等物料的实时流量统计、累计产量记录与生产过程管控，不适用于高精度贸易结算场景。设备整体无复杂传动构件，机械结构故障率低，运行过程无需人工持续干预，可匹配生产线24小时连续作业模式。设备适配固定皮带输送机常态化运行，可配合链码、挂码、实物标定装置完成周期性校准，修正长期运行产生的计量偏差。日常运维仅需定期清理托辊、滚筒表面积尘杂物，检查传感器接线密封性、机架螺栓紧固状态，校准皮带张紧度即可。该设备结构适配性强，安装限制条件少，计量参数贴合工业过程控制标准，可长期维持稳定的动态计量状态，满足工矿企业生产线物料统计与过程管控的配套使用需求。
