一、设备基础参数与硬件配置

皮带打滑检测装置是皮带输送机配套的专用保护监测设备，主要用于实时监测输送皮带运行转速、打滑、超速、失速等异常状态，适配各类工业散料输送皮带设备。设备适配工业常规供电制式，工作电压涵盖AC220V、DC24V两种通用规格，工作电流维持在0.1A至0.3A区间，功耗数值贴合工业低压监测设备标准。设备检测转速范围适配0m/s至6m/s皮带运行速度，打滑延时调节区间为0秒至60秒，可根据输送机工况自定义预警响应时长。装置输出触点为无源开关信号，触点容量适配常规工控回路，可对接厂区PLC控制系统与声光报警设备。设备防护等级达到IP65，机身外壳采用压铸铝合金材质，表层经过防腐喷涂处理，可抵御粉尘、水汽侵入。适配皮带带宽500mm至1800mm，适配滚筒直径100mm至800mm，可匹配矿山、建材、电力等行业主流输送设备规格。

二、结构设计与工作运行原理

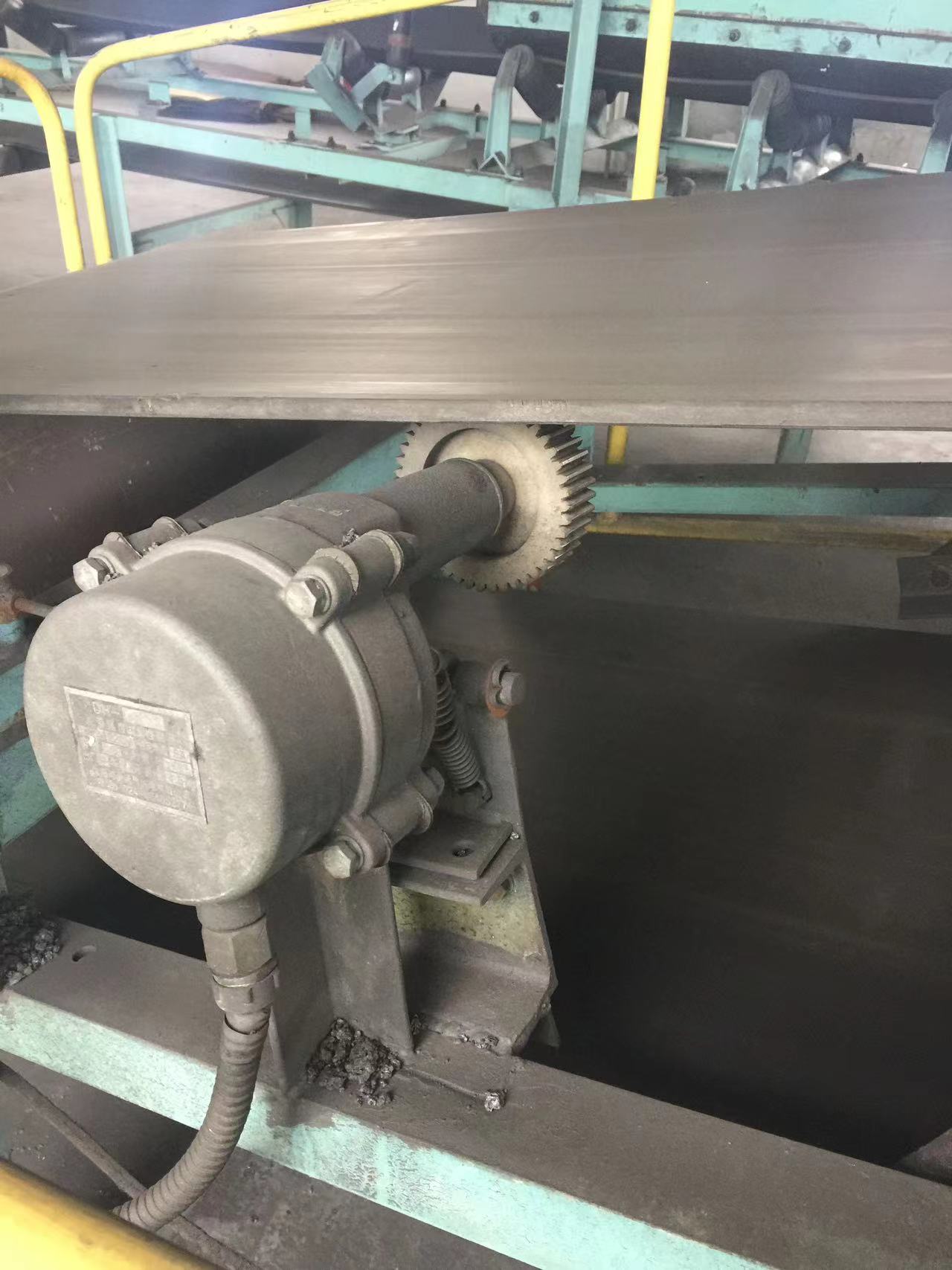

皮带打滑检测装置由探测探头、测速轮、固定支架、信号传输模块、主控电路板组成，采用分体式模块化结构，整体布局简洁，安装调试流程简易。设备依靠测速轮与皮带滚筒表面贴合接触，跟随设备运行同步转动，实时采集皮带运行脉冲转速信号，通过主控模块运算比对实时转速与标准转速的差值。当皮带出现打滑、空转、停转、转速异常等情况，设备检测到转速差值超出设定阈值，会触发信号输出，联动后端报警或停机机构。测速轮采用耐磨聚氨酯材质，摩擦系数稳定，长期贴合运行不易出现打滑、磨损变形，保障信号采集的连续性。设备内置信号防抖程序，可过滤输送设备震动、瞬时波动带来的误触发信号，提升监测稳定性。支架采用可调节紧固结构，可适配不同安装角度与设备间距，贴合滚筒侧边、皮带回程等多种安装位置。

三、适用工况与安装运维规范

皮带打滑检测装置广泛应用于矿山输送、火力发电、建材化工、港口物流等行业，适配各类固定式皮带输送机、刮板输送设备的安全监测场景，可对皮带低速打滑、断带失速、超速运行等故障进行监测预警。设备运行环境温度区间为-20℃至60℃，可适应高粉尘、潮湿、户外露天等复杂工业工况，耐环境干扰性能贴合工矿作业标准。设备安装时需保证测速轮与滚筒表面紧密贴合，无悬空、偏移、卡滞情况，固定支架螺栓锁紧到位，避免运行震动引发的位置偏移。使用前需根据设备额定转速校准监测参数，设定合理打滑阈值与延时参数。日常运维需定期检查测速轮磨损状态、支架紧固程度与线路连接完整性，清理探头表面堆积粉尘、物料残渣，排查信号传输异常情况。定期校准转速监测精度，及时更换磨损老化配件，保障设备长期稳定监测运行，为皮带输送生产线的安全运转提供配套监测保障。
