在电力、冶金、港口、化工、矿山等行业的连续物料输送流程中，电子皮带秤作为核心计量设备，其计量精度直接关系到物料核算、工艺控制与成本管控。长期运行过程中，受皮带磨损、张力变化、环境干扰等因素影响，电子皮带秤易出现计量偏差，需定期进行校验标定以保障数据准确。PXL型动态循环链码校验装置作为专为电子皮带秤设计的动态校验专用装备，区别于静态砝码校验、物料试验等传统方式，凭借模拟真实物料输送的核心优势，可实现电子皮带秤的动态自动校验，无需中断生产流程，适配多种规格皮带秤与复杂工业场景。深入了解其核心定位、工作原理、结构组成、应用场景及运维规范，对保障计量准确性、降低校验成本、维持生产连续性具有重要意义。

一、PXL型动态循环链码校验装置：专属定位与核心工作原理

PXL型动态循环链码校验装置的核心定位是解决电子皮带秤动态校验的便捷性与准确性难题，适配准确度等级为(0.5)-(2.0)之间的各类电子皮带秤，可替代传统静态校验方式，实现“不停机、模拟式、精准化”校验，广泛应用于各类使用电子皮带秤计量散状物料的场合。与传统静态砝码校验相比，其核心优势在于可模拟物料连续输送的动态过程，校验结果更贴合实际运行工况，避免静态校验与实际输送差异导致的误差；与物料试验校验相比，其无需消耗实际物料，可减少物料损耗，同时规避物料特性波动对校验结果的影响。该设备的核心工作原理基于标准负荷模拟与动态信号协同计算，严格遵循JJG195-2002《连续累计自动衡器（皮带秤）》计量检定规程，通过模拟物料重量作用于皮带秤，实现计量精度的校准与修正。

PXL型动态循环链码校验装置的工作逻辑围绕“标准链码投放-动态同步运行-信号采集计算-精度修正反馈”四大环节展开，贴合工业连续生产的校验需求。首先，设备安装于电子皮带秤上方，校验时通过升降系统将标准循环链码平稳放置在皮带秤的称量段，链码由固定长度、固定重量的锭码块连接而成，其单位重量与总重量经过精准校准，符合M₁₁级精度标准；其次，借助皮带输送机的动力，带动循环链码随皮带同步匀速运转，模拟真实物料的输送状态，确保链码与皮带之间无相对滑动，保障校验的真实性；同时，测速传感器实时采集皮带运行速度，链码校验仪表同步采集链码的标准重量信号与皮带速度信号，通过计算得出标准瞬时流量与累计流量；随后，将链码校验仪表的标准值与电子皮带秤的示值进行对比，计算计量误差，操作人员可根据误差数据修正电子皮带秤参数，实现精准标定；校验完成后，通过升降系统将链码提升离开皮带，避免链码长期接触皮带导致的磨损与皮带损伤。

与传统校验方式及其他类型链码校验装置相比，PXL型动态循环链码校验装置的专属优势体现在三个方面：一是动态模拟贴合实际，链码随皮带同步运行，可近似模拟物料输送的受力状态与运动轨迹，校验结果更具参考价值，避免静态校验的局限性；二是自动化程度高，链码的升降、校验过程可通过电控系统自动完成，支持远程控制与数据远传，可与DCS系统对接，减少人工操作强度；三是适配范围广，链码单位重量可覆盖5-200kg/m，适配500-2200mm宽度的皮带，可满足1-6000t/h的皮带秤校验需求，兼顾不同规格皮带秤的使用需求。其工作原理的核心是“标准模拟、动态同步、精准修正”，这也是其与传统校验方式及其他同类设备的核心区别。

PXL型动态循环链码校验装置的校验效果，主要受链码精度、同步性、环境条件、安装精度等因素影响。链码的重量精度直接决定校验基准的准确性，需定期校准链码重量，避免因链码磨损、锈蚀导致的误差；链码与皮带的同步性影响校验真实性，需确保链码运行平稳，无偏移、滑动现象；生产环境中的粉尘、高温、潮湿等因素，会影响传感器与电控系统的运行稳定性，需针对性采取防护措施；设备安装精度需符合要求，确保链码投放位置对准皮带秤称量段，避免因安装偏差导致的校验误差。

二、PXL型动态循环链码校验装置：结构组成与专属类型

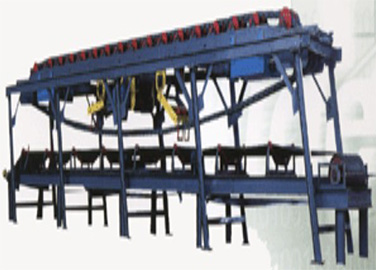

PXL型动态循环链码校验装置的结构设计充分贴合动态校验的工艺需求，整体采用模块化、集成化设计，兼顾运行稳定性与操作便捷性，主要由标准循环链码、升降系统、导向托辊组件、电控系统、校验仪表五大核心部分组成，各系统协同工作，实现电子皮带秤的动态精准校验。根据安装场景、皮带规格及校验需求，可分为多种专属类型，适配不同工业场景的使用需求，满足各类电子皮带秤的校验要求。

导向托辊组件与电控系统为设备运行提供支撑与控制保障，导向托辊组件安装在链码运行轨迹的两侧，用于支撑链码、引导链码运行方向，减少链码运行过程中的晃动与摩擦，确保链码运行平稳，与皮带保持同步。电控系统由PLC控制器、操作面板、报警装置、通讯模块等组成，可实现设备的自动控制与手动控制切换，操作人员可通过操作面板设定校验参数、启动校验流程、查看校验数据。报警装置可在设备出现故障（如链码偏移、升降异常、传感器故障等）时及时发出警示，避免设备损坏或校验误差。通讯模块支持RS232/485、4-20mA信号输出，可将校验数据传输至工控机或DCS系统，便于数据追溯与集中监控。

校验仪表是数据采集与计算的核心单元，内置高精度信号处理芯片，可实时采集链码重量信号与皮带速度信号，计算得出标准瞬时流量、累计流量，并同步显示电子皮带秤的示值与误差数据，便于操作人员直观查看校验结果并进行参数修正。校验仪表具备数据存储功能，可记录每次校验的时间、参数、误差等信息，支持数据导出，贴合计量管理与追溯需求。根据安装场景与空间条件，PXL型动态循环链码校验装置可分为两大专属类型：一是卷扬式，由电机驱动卷盘自动收放链码，适合输送机上方空间充足的场景；二是卧式藏箱式，链码存放于箱体内，适合空间受限的场景，可自动铺放与回收链码，节省安装空间。

三、PXL型动态循环链码校验装置：应用场景与实践规范

PXL型动态循环链码校验装置的应用场景高度聚焦于电子皮带秤的动态校验环节，涵盖电力、冶金、港口、化工、矿山、水泥建材等行业，核心用于各类电子皮带秤的日常校准与定期检定，其应用核心是保障电子皮带秤计量精度稳定，避免因计量偏差导致的物料浪费、成本核算失误或工艺控制不当，不同行业、不同场景的应用实践各有侧重。

电力、冶金行业是PXL型动态循环链码校验装置的主要应用场景，这类行业生产规模大、物料输送量大，电子皮带秤的计量精度直接影响生产成本与工艺稳定性，主要用于燃料、矿石等物料输送过程中皮带秤的定期校验。例如，电力行业的火力发电环节，需通过电子皮带秤计量煤炭输送量，PXL型动态循环链码校验装置可定期对皮带秤进行动态校验，确保煤炭计量准确，保障发电成本核算精准；冶金行业的矿石输送环节，通过设备校验皮带秤，可确保矿石计量精度，避免因计量偏差导致的配料比例失衡，保障冶炼工艺稳定。

港口、矿山行业，主要应用PXL型动态循环链码校验装置进行物料装卸与输送过程中的皮带秤校验，适配煤炭、矿石、砂石等散状物料的计量需求。港口的货物装卸环节，电子皮带秤用于计量装卸物料的重量，设备可实现不停机校验，避免影响装卸效率，同时确保计量数据准确，保障贸易结算公平；矿山的井下、地面物料输送环节，环境复杂、粉尘较多，设备具备良好的防尘、防腐性能，可稳定完成皮带秤校验，确保物料计量精准，助力矿山生产核算与管理。

化工、水泥建材行业，主要应用PXL型动态循环链码校验装置进行原料输送与生产过程中的皮带秤校验，适配化工原料、水泥熟料、砂石等物料的计量需求。化工行业中，化工原料的输送计量直接影响产品质量，设备可精准校验皮带秤，确保原料计量精度，避免因计量偏差导致的产品质量波动；水泥建材行业中，水泥生产的原料输送环节，通过设备校验皮带秤，可保障原料配比精准，维持生产工艺稳定，提升产品质量一致性。

PXL型动态循环链码校验装置的应用实践需遵循两大规范：一是校验规范，校验过程需严格遵循JJG195-2002计量检定规程，链码需定期送专业机构校准，确保链码精度符合要求，校验时需确保链码与皮带同步运行，避免出现滑动、偏移，校验数据需准确记录、可追溯；二是安装与工艺适配规范，设备安装需贴合皮带秤规格，确保链码投放位置对准称量段，升降系统运行平稳，避免影响皮带正常输送；根据生产环境选择适配的设备类型，粉尘较多的场景需加强防尘防护，高温环境需选用耐高温部件，避免设备损坏或校验误差。同时，需建立设备使用台账，记录设备运行时间、校验次数、链码校准情况、维护情况等信息，便于跟踪设备运行状态，优化使用流程。

四、PXL型动态循环链码校验装置：选型方法与核心考量

PXL型动态循环链码校验装置的选型需完全贴合电子皮带秤规格、生产场景、校验精度要求及环境条件，区别于传统校验设备的选型逻辑，重点考量设备的链码精度、适配范围、安装空间及环境适应性，选型合理可确保校验结果准确，延长设备使用寿命，降低校验成本，避免因选型不当导致的校验误差、设备损坏或无法适配皮带秤规格等问题，选型过程中需重点关注四个核心维度。

首先，根据电子皮带秤规格选型。不同规格的电子皮带秤，其皮带宽度、输送能力、计量精度要求存在差异，需针对性选择适配的设备。根据皮带宽度选择链码长度，确保链码可完全覆盖皮带秤称量段；根据输送能力与计量精度要求，选择链码单位重量与总重量，确保链码负荷与皮带秤额定负荷匹配，链码精度需满足皮带秤的校验要求，避免因链码精度不足导致的校验误差。例如，皮带宽度较大、输送能力较强的皮带秤，需选择长链码、大单位重量的设备，确保校验基准准确。

其次，根据安装空间与场景选型。不同生产场景的安装空间存在差异，需结合空间条件选择设备类型，输送机上方空间充足的场景，可选择卷扬式设备，操作便捷、维护简单；空间受限的场景，可选择卧式藏箱式设备，节省安装空间，适配密闭或狭窄的安装环境。同时，需结合生产流程，选择可实现不停机校验的设备，避免校验过程影响生产进度，对于连续生产要求高的场景，优先选择具备远程控制功能的设备，提升校验便捷性。

再次，结合校验精度与控制需求选型。不同行业对电子皮带秤的计量精度要求不同，电力、冶金等行业对精度要求较高，需选择链码精度高、信号采集精准的设备，确保校验结果准确，链码精度需达到M₁₁级及以上，校验仪表需具备高精度信号处理能力；对控制要求较高的场景，需选择可与工控机、DCS系统对接的设备，实现远程控制、数据远传与集中监控，便于校验数据管理与追溯；对控制要求简单的场景，可选择手动与自动双重控制模式的设备，降低操作难度。

最后，平衡维护成本与环境适应性选型。在满足校验需求与精度要求的前提下，选择结构简单、维护便捷的设备，降低后期运维成本。例如，通用型设备结构简洁，易损件更换便捷，适合常规生产场景；特殊环境下需选择具备对应防护性能的设备，粉尘环境需选择防尘型设备，潮湿、腐蚀性环境需选择防腐、防水型设备，高温环境需选择耐高温部件，延长设备使用寿命。同时，需关注链码的耐磨性与易损件通用性，选择链码耐磨、易损件易采购、更换便捷的设备，减少停机时间与维护成本。

五、PXL型动态循环链码校验装置：运维规范与安全要点

PXL型动态循环链码校验装置的运维质量，直接影响校验精度、设备使用寿命与生产安全，需结合其模块化结构、动态运行特性及工业使用场景，制定针对性的运维方案，重点关注设备的清洁、校准、润滑及易损件更换，规范操作流程，强化安全防护，及时处理潜在问题，确保设备长期稳定运行，为电子皮带秤的精准校验提供保障。

日常维护的核心是清洁与链码校准。每次校验完成后，需及时清理链码表面、导向托辊、升降系统中的粉尘、物料残留等杂物，避免杂物堆积导致链码运行卡顿、偏移，影响校验精度；清理时需使用专用工具，禁止使用坚硬工具划伤链码表面与传感器，避免影响设备性能。定期对链码进行校准，送专业计量机构检测链码重量精度，确保链码符合M₁₁级精度要求，校准周期可根据使用频率与环境条件设定；同时，检查校验仪表与传感器的运行状态，校准信号采集精度，避免因仪表或传感器误差导致的校验偏差。

润滑与易损件更换是运维的重要环节。设备的升降系统、导向轮、链条等运动部件，需定期添加专用润滑剂，减少部件摩擦，避免干摩擦导致的磨损、卡滞，延长设备使用寿命；润滑剂的选择需贴合设备工况，定期更换润滑剂，确保润滑效果，链码铰接处可加注专用机油，保证链节灵活转动。定期检查设备的易损件，如链码块、链条、导向轮、传感器等，若出现磨损、变形、损坏，及时更换，避免影响设备运行与校验精度；易损件需储备充足，确保更换及时，减少停机时间。对于磨损严重的链码，需及时更换或重新校准，避免影响校验基准准确性。

安全操作规范需严格遵循，避免安全事故发生。操作人员需经专业培训合格后上岗，实行“定人、定机、定岗”制度，穿戴齐全防护装备，包括安全帽、防砸安全鞋、防尘口罩、防护手套等，禁止穿宽松衣物、戴首饰，长发需盘入安全帽。开机前需进行全面检查，确认设备各部件固定牢固、链码无损坏、升降系统运行正常、传感器与仪表工作正常、安全装置灵敏有效后，方可启动设备进行校验作业；校验过程中，严禁靠近链码运行轨迹与升降系统，禁止用手或工具触碰运动部件，如需调整或清理，必须先停机断电；严禁超负荷使用设备，避免链码过载导致的损坏或皮带损伤；设备运行时，需密切关注校验数据与设备运行状态，若出现链码偏移、卡顿、仪表异常等问题，立即停机检查，排除故障后再继续作业。

长期停用与应急处理需规范操作。若设备长期不使用，需彻底清洁设备各部件，清除残留杂物，对链码、运动部件涂抹防锈油与防腐涂层，防止设备锈蚀、损坏；将链码提升至指定位置，固定牢固，放置于干燥、通风、平整的场地，避免阳光直射、雨淋或碰撞，链码需单独存放，防止磨损。若遇到链码卡顿、升降故障、仪表失灵、传感器故障等紧急情况，立即按下紧急停机按钮，切断电源，再进行故障排查与处理；设备故障无法自行排查时，严禁擅自拆解，需联系专业维修人员处理，避免扩大故障范围。同时，建立设备运维档案，记录设备的使用时间、维护时间、链码校准记录、易损件更换情况、故障处理情况等信息，便于优化运维方案，延长设备使用寿命。

总之，PXL型动态循环链码校验装置作为电子皮带秤动态校验的专用装备，凭借动态模拟真实、校验精度稳定、操作便捷、适配范围广的特点，成为保障工业物料计量准确的核心设备。通过科学选型、规范运维与安全操作，能够充分发挥其校验优势，确保电子皮带秤计量精度符合要求，助力各类工业企业降低物料损耗、精准核算成本、稳定生产工艺。随着工业生产向精细化、智能化方向发展，PXL型动态循环链码校验装置将不断优化结构设计与控制水平，提升校验精度与自动化程度，适配更多复杂工况与行业需求，为工业计量校准提供更可靠的支撑。
