一、整体结构与基础配置

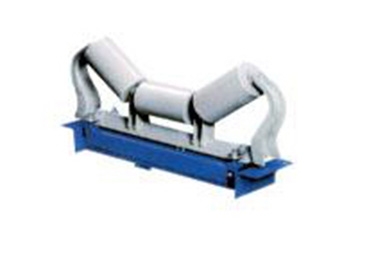

ICS-30型电子皮带秤为单托辊全悬浮式连续计量设备，整体摒弃传统杠杆与支点结构，整机由悬浮式称重桥架、双称重传感器、脉冲速度传感器、智能积算仪表及密封接线组件构成，结构构成简洁规整。设备采用无杠杆全悬浮设计，受力传递无机械阻滞环节，可减少机械结构形变带来的计量干扰，适配各类短中心距皮带输送机的安装场景。称重桥架采用一体式封闭钢结构，表面做防护处理，可阻挡现场粉尘、杂物堆积，避免构件锈蚀与积尘造成的结构受力偏差。设备配置单组专用计量托辊，搭配双传感器对称受力采集模式，受力均衡性良好，可弱化物料偏载、皮带轻微跑偏带来的影响。整套设备无需改动输送机主体机架，安装工序简易，占用空间较小，适配新设备配套安装与老旧输送设备改造场景，广泛应用于矿山、建材、化工、冶金等行业散状物料连续计量作业。

二、核心技术参数指标

ICS-30型电子皮带秤遵循GB/T7721行业标准，动态累计计量误差≤±1.0%，满足常规工业连续计量的数值采集要求。设备物料称量区间为1至4000t/h，可适配不同物料输送流量的计量需求。适配皮带宽度范围300mm至1400mm，皮带测速区间0.1至4m/s，可适配低速及常规输送工况。设备适配输送机安装倾角不超过18°，可覆盖多数倾斜输送作业场景。设备采用AC220V、50Hz工频供电，工作环境温度区间为-20℃至60℃，可适应常规工业现场温差变化。配套测速传感器采用脉冲信号输出，计量仪表数据响应时长不大于1秒，可实时采集瞬时流量与累计物料总量。设备支持链码、挂码、实物等多种标定方式，标定数值贴合实际工况，可定期完成零点与量程校准，保障计量数据一致性。设备信号支持4-20mA模拟量输出，可对接常规工业自控系统，实现数据传输与记录。

三、运行工况与设备特性

ICS-30型电子皮带秤依托全悬浮结构设计，受力均匀稳定，抗机械形变能力较强，运行过程中无多余机械磨损部件，长期运行状态波动幅度小。设备传感器与接线部位采用密封防护结构，具备防尘、防潮、抗腐蚀能力，可适配粉尘、潮湿的工业现场环境，降低部件损耗速率。设备无复杂传动结构，日常运维仅需定期检查托辊转动状态、传感器固定点位及线路密封情况，运维流程简便。设备针对短间距输送机工况优化设计，适配进出料口中心距较短的输送设备，填补常规皮带秤安装空间受限的使用短板。设备可连续实时记录物料输送数据，留存完整计量台账，可用于生产线物料统计、仓储核算、生产工况监测等基础工业场景，适配通用性较强，可匹配多数常规散料连续输送计量作业需求。
