一、装置整体结构与基础适配参数

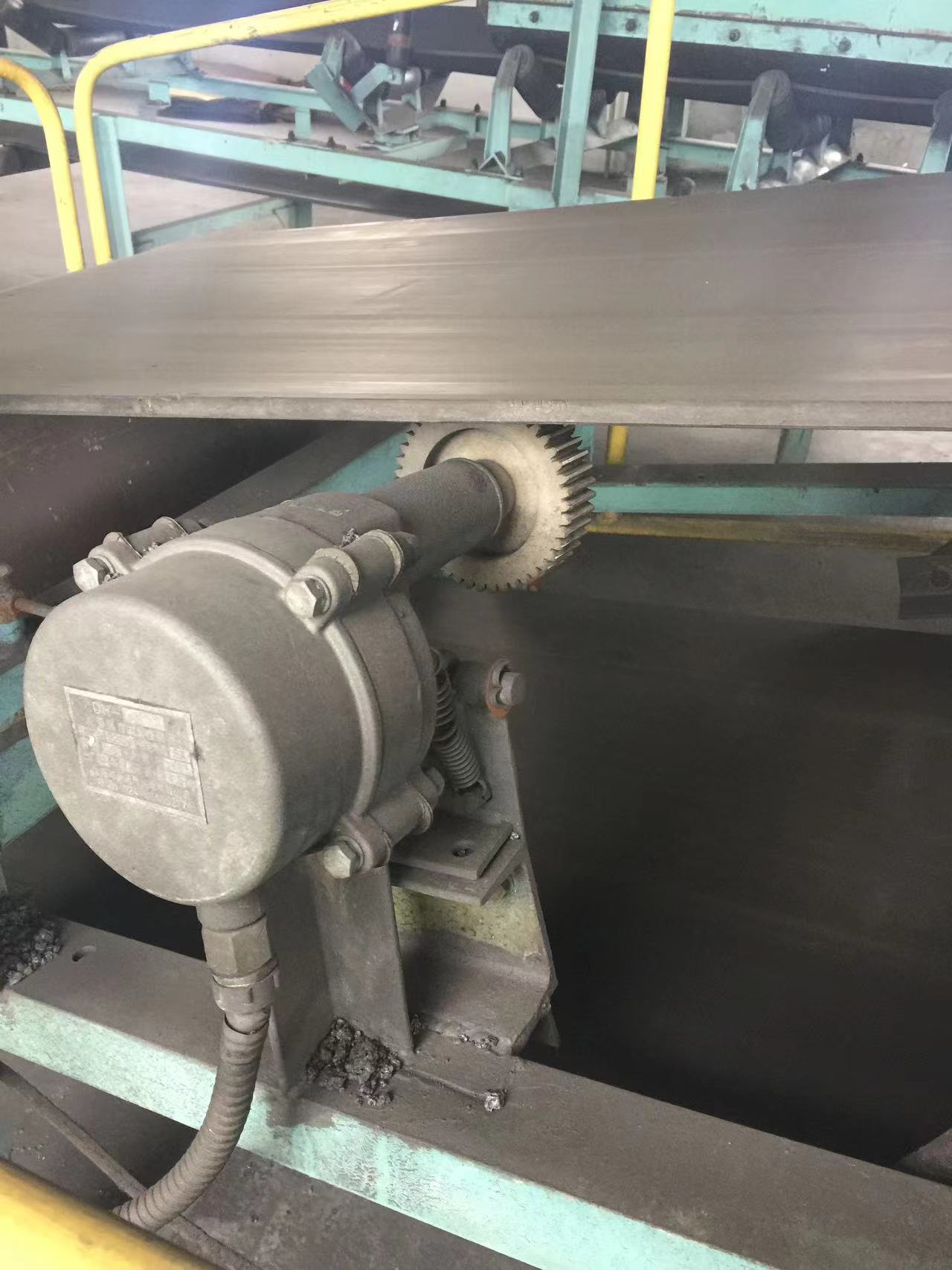

皮带打滑检测装置是适配各类工业皮带输送机的专用监测设备，主要由传感检测模块、信号处理模块、信号输出模块及防护壳体组成，整体结构采用模块化集成设计，便于现场安装、调试与维护。装置整体适配常规工业输送场景，可适配带速0-9.99m/s的各类橡胶、聚酯材质输送带，适配输送机滚筒转速1-999r/min，可匹配不同规格的矿山、建材、化工、粮食输送设备。设备壳体采用压铸铝合金材质，表面经过防腐喷涂处理，防护等级可达IP65，可阻挡粉尘、水雾、颗粒物侵入设备内部，适配复杂工业现场环境。装置整机重量1.2kg，外形尺寸为180mm×120mm×85mm，体积紧凑，无需占用设备大量安装空间，可直接固定在输送机机架、机头、机尾等位置。工作环境温度区间为-30℃至+60℃，环境相对湿度≤80%，可在低温、高温及潮湿工况下稳定运行，无凝露干扰设备运行的情况。

二、核心电气与检测性能参数

该检测装置具备标准化的电气运行参数，适配工业通用供电体系，常规工作电压分为AC220V、DC24V两种规格，电压波动耐受范围为±10%，适配工业电网常规波动工况。设备整机运行功耗低于15W，低功耗运行模式可长期连续工作，适配24小时不间断生产场景。检测模式采用非接触式感应检测，规避接触式检测带来的磨损、卡滞问题，检测精度稳定，无机械检测误差。装置支持打滑阈值自定义设定，常规打滑检测阈值范围为额定转速的20%-80%，出厂默认设定为额定转速的70%，工作人员可根据皮带输送负载、设备运行工况微调参数。设备响应延时≤0.5秒，可快速捕捉皮带轻微打滑、失速、慢转等异常状态，避免异常工况持续累积。信号输出采用继电器触点输出方式，支持常开、常闭双模式切换，触点容量为AC220V 5A，可直接对接现场PLC控制系统、声光报警设备及停机联锁装置，信号传输稳定，无信号延迟、断连现象。

三、运行功能与场景适配特性

皮带打滑检测装置可实时采集皮带运行转速、线速度数据，持续对比设备额定运行参数，实现全天候不间断监测，可精准识别皮带超载打滑、滚筒磨损打滑、物料堵料引发的皮带空转打滑、雨水潮湿导致的皮带打滑等各类异常工况。装置具备智能数据识别功能，可自主记忆设备正常运行转速参数，区分设备启停低速状态与故障打滑状态，减少工况误判情况。当检测到皮带打滑参数超出设定阈值时，设备可同步输出预警信号与联锁控制信号，触发现场报警提示或设备停机操作，规避皮带磨损、物料堆积、设备传动部件损坏等次生问题。设备支持单台输送机独立监测与多台输送机联动监测，可接入整套输送控制系统，实现多设备协同防护。装置无日常耗材需求，内部传感元件使用寿命长，抗电磁干扰能力强，可适配工业强电磁、多粉尘、高振动的复杂工况，广泛应用于矿山开采、建材加工、港口输送、粮食仓储等工业皮带输送场景。
