一、整体结构组成与适用工况场景

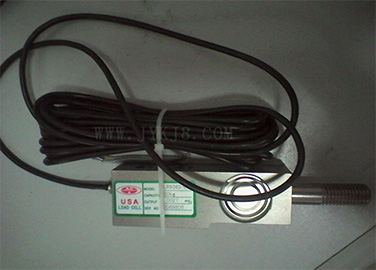

PLR9363-LS称重传感器为悬臂梁剪切式称重传感元件，是ICS系列电子皮带秤的核心载荷采集部件，依托剪切应变原理，将皮带物料的载荷压力转化为标准模拟电信号，为皮带秤积算仪表提供称重原始数据。设备主体由合金钢/不锈钢弹性体、高精度应变片、内部补偿电路、密封保护外壳、信号屏蔽线缆、载荷压头及安装固定底座组成。弹性体采用一体化加工成型，搭配自对中载荷结构，可有效分散偏心载荷带来的附加应力，降低偏载、振动带来的计量误差。内部电路具备零点、温度补偿功能，整机密封防护，可抵御粉尘、水汽、油污侵蚀。该传感器广泛应用于矿山、建材、化工、粮食、港口等行业ICS系列电子皮带秤，也可适配料斗秤、单轨吊秤等静态称重设备，适配高粉尘、持续振动、温变明显的工业现场，可长期连续采集动态物料载荷，用于物料流量累计、配比控制、贸易计量等工况。

二、设备核心规格与技术参数指标

PLR9363-LS称重传感器提供多档额定载荷可选，量程覆盖50kg～20t，综合精度0.02%～0.03%FS，灵敏度2.0mV/V，推荐供桥电压DC10V。传感器零点输出±1%FS，30min蠕变≤±0.02%FS，零点与输出温度系数均为±0.02%FS/10℃，温度适应性优异。输入阻抗380±10Ω，输出阻抗350±3Ω，绝缘电阻大于5000MΩ；安全过载可达150%FS，短时超载具备良好防护能力。工作环境温度区间为-20℃～+65℃，防护等级IP65，外壳可选合金钢或不锈钢材质，不锈钢版本可适用于轻度腐蚀潮湿环境。配套屏蔽线缆有效抑制现场电机、变频器产生的电磁干扰，信号输出稳定，可直接匹配PLR-12R速度传感器及各类皮带秤积算仪，组合完成动态物料计量。整机结构紧凑，安装底座孔位标准化，拆装更换便捷，计量线性度好，重复性高。

三、安装调试规范与日常运维管控

PLR9363-LS称重传感器安装前，检查弹性体有无磕碰变形、线缆破损，清理称重桥架接触面杂物、锈蚀。传感器固定于称重桥架下方，安装载荷压头，保证载荷垂直传递，避免侧向力、扭力、偏载作用于弹性体；紧固螺栓力度均匀，防止振动松动，预留热胀冷缩间隙。接线按照四线制或六线制标准接线，屏蔽层单端接地，做好线缆保护，避免拖拽、挤压、磨损，线缆接头做好防水密封。接线完成后，进行零点标定与量程校准，空载调零，加载标准砝码校验，反复多点标定，确认计量线性、误差满足设备要求，标定完成后锁紧限位装置。日常运维定期巡检传感器壳体、线缆、接头完好性，清理表面积尘油污，检查固定螺栓有无松动，观察称重数据是否稳定。出现计量漂移、数据跳变、零点漂移等故障时，停机检查弹性体有无塑性变形、线路绝缘是否破损、接地是否异常。严禁传感器承受冲击超载、侧向撞击，禁止在传感器壳体上焊接、打磨作业。长期停用做好防尘防潮防护，定期开展链码或实物标定，保证皮带秤整体计量精度，满足工业连续称重计量要求。
