一、设备结构构造与计量原理

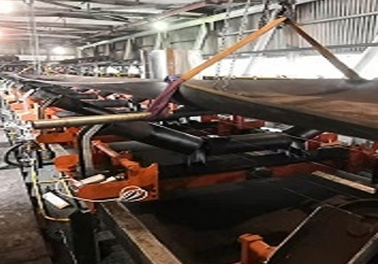

高精度电子皮带秤采用复式平衡式秤架结构，依托动态重力采集与速度同步匹配原理，实现散装物料连续动态计量。设备整体采用一体化焊接成型钢架，结构刚性均匀，受力形变区间可控，力传递链路无冗余环节。整机由多组平行计量托辊、密封式称重传感器、脉冲测速组件、平衡调节机构、固定支架及专用计量控制柜构成，整体装配密封性良好。设备搭载对称式受力结构，可均匀分摊物料载荷与皮带运行应力，降低皮带抖动、物料分布不均产生的计量干扰。设备内部机械构件经过精密加工，配合封闭式防护设计，可隔绝现场粉尘、水汽、轻微气流对核心部件的影响。设备采用免维护式支点结构，无频繁磨损活动部件，安装时可直接适配标准皮带输送机机架，无需额外加固改造，适配各类固定式输送生产线的配套安装。

二、设备核心技术参数

高精度电子皮带秤适配皮带宽度范围500mm至2400mm，可适配工业全规格输送皮带设备。皮带运行速度适配区间0.05m/s至5m/s，可匹配间歇启停、恒定匀速、变速调节等多种输送模式。设备适配输送机倾角22°，可满足水平、倾斜等不同输送工况。设备瞬时流量量程覆盖1t/h至5000t/h，可适配不同体量的物料输送计量需求。设备动态计量累计误差稳定控制在±0.25%，瞬时流量误差≤±0.5%，零点漂移数值≤0.03%FS/24h。称重传感器采用全密封结构，工作温度适配区间-20℃至60℃，温度漂移系数≤0.001%FS/℃，额定载荷过载耐受能力可达180%。设备标准称重段长度2800mm，测速脉冲分辨率适配全系皮带运行速度，标准校验周期为20天，信号采集频率为100次/秒，数据采集与传输延迟低于20ms。

三、适用范围与运行特性

该款高精度电子皮带秤适用于电力、冶金、建材、化工、粮食、港口等行业，主要用于散装固态物料的连续动态计量、产量累计统计、物料配比记录等作业。设备可适配煤炭、铁矿石、砂石、水泥熟料、谷物颗粒、化工原料等各类干燥、无强腐蚀性散装物料。设备支持二十四小时不间断连续运行，结构稳定性可适配长期常态化生产工况，核心部件防护等级达标，可适应室内、室外常规工业作业环境。配套计量控制柜可自动采集、储存、汇总计量数据，支持本地数据查询、历史数据导出与标准化信号传输，可接入常规生产数据管理系统。设备整体布局规整，安装空间占用小，兼容新建生产线配套装配与老旧计量设备替换，可满足工业生产中精细化物料计量的常规使用需求。
