ICS-20A型电子皮带秤

2021-02-02 18:29:54
ICS-20A型电子皮带秤
详细介绍:

产品名称:ICS-20A型电子皮带秤


概述:

ICS-20A型电子皮带秤,秤架上放置两组托辊,采用一只S型称重传感器及二对耳轴。动态累计误差优于±0.5%,该秤主要用于皮带输送机的称重。


系统组成:

ICS-20A型电子皮带秤由四个部分组成:

1.称重桥架   1套

2.三原称重控制器(仪表)   1台(含有4-20MA输出)

3.称重传感器    1只(知名专业厂家)

4.测速传感器及测速辊筒   1个(60-12型)


结构特征:

◆结构简单,力传环节少,安装简捷方便;

◆独特的矩形杠杆,钢性好,无形变;

◆20A型使用橡胶耳轴支承,防腐蚀、防潮、抗振动;

◆抗侧向力、抗水平分力,有效的减少了皮带跑偏和落料偏载的对系统精度的影响;

◆称重传感器为拉式,调整方便,灵活、可靠、精度较高;


主要技术参数:

◆计量精度:±0.5%

◆称量范围:1~4000t/h

◆皮带宽度:500~2000mm

◆皮带速度:0.01~4.0m/s

◆皮带输送机倾角:0°~18°

◆远程传输:1200m


工作和安装环境:

◆环境温度:

机械:-20°C/+50°C

仪表:-10°C/+40°C

◆电源电压:220VAC(+10%、-15%)50HZ±2%

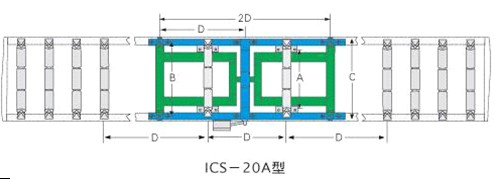

外形尺寸:

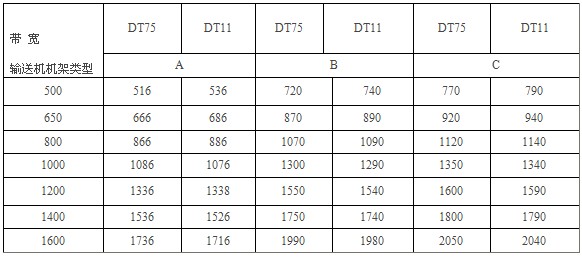

外形尺寸

注:表中未列带宽尺寸根据实际机架确定


安装示意图

安装示意图
