一、基础构造与核心运行参数

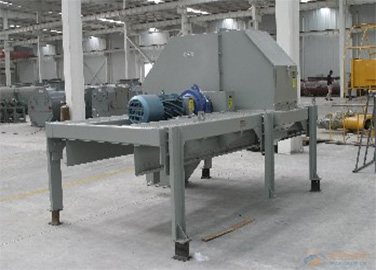

皮带中部、头部采制样装置是适配皮带输送系统的自动化物料采样设备，多用于煤炭、矿石、化工散料的取样制样作业，分为中部截取与头部落料采集两种安装形式，适配不同皮带输送工况。设备适配常规皮带宽度600mm至1600mm，适配皮带运行速度区间0m/s至3.5m/s，可匹配主流工业输送皮带运行标准。设备驱动电机功率覆盖1.5kW至7.5kW，适配不同规格采样机构负载需求。采样开口宽度适配皮带有效宽度的60%至80%，可截取皮带全断面物料，采样物料粒度可达80mm，物料含水率适配区间不高于15%。设备采样周期可通过电控系统调节，最小设定间隔为10秒，缩分比调节范围在1:2至1:8之间，可根据检测需求调整制样比例。整体设备适配380V、50Hz工业供电制式，运行工况负荷稳定，可适配长时间连续启停作业。

二、结构设计与作业运行特性

皮带中部头部采制样装置整体由采样执行机构、输送给料组件、破碎缩分结构、集样储料机构、余料回流系统及电控模块组成，采用模块化集成结构，布局规整，便于设备安装与检修。中部机型采用旋斗式、刮板式采样结构，横向贯穿皮带物料断面完成取样；头部机型适配皮带端部落料工况，通过切割摆臂结构定点截取落料物料，两种结构均可规避取样片面、物料遗漏的情况。设备核心接触物料部件采用不锈钢材质，耐潮湿、耐腐蚀，可减少物料粘连、锈蚀损耗，破碎腔体采用封闭式结构，作业过程粉尘扩散量可控。设备搭载可编程电控系统，可设定定时采样、定量采样、随机采样多种作业模式，采样、送料、破碎、缩分、余料回流全程联动运行。机构运行速度控制在0.6m/s以内，可抑制物料飞溅、散落问题，保障采样作业规整有序，样本留存完整性与代表性符合行业检测标准。

三、适用工况与安装运维规范

皮带中部头部采制样装置主要应用于火力发电、洗煤厂、矿山开采、化工散料输送等行业，适配皮带输送连续性物料取样检测场景，可完成物料品质常态化抽检、批次检测作业。设备可适配室内厂房、户外输送廊道等作业环境，运行环境温度区间为-10℃至50℃，可适应多粉尘、轻微潮湿的工矿条件。中部机型安装于皮带输送中段平直位置，头部机型固定于皮带机头落料区域，安装基座需保持平整牢固，保障采样机构运行无偏移、无卡顿。设备作业前需校准采样周期、缩分比例、运行速度等参数，匹配现场物料输送流量。日常运维需定期清理腔体内部残留物料，检查传动结构、密封部件、感应元件的运行状态，紧固连接构件，排查线路老化、机构磨损等问题。通过规范化运维可维持设备采样精度与运行稳定性，适配工业散料输送系统长期、常态化的取样制样作业需求。
