整机框架与硬件配置参数

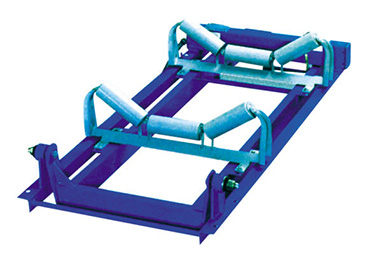

ICS-17B型电子皮带秤为皮带输送机配套的连续动态计量设备，整机由称重桥架、称重传感器、测速传感器、二次显示仪表、信号线缆及固定支架组成，采用单托辊悬浮式桥架结构，整体框架采用碳钢型材焊接成型，表面经过除锈防腐喷涂处理。设备适配皮带宽度区间500mm至1400mm，适配皮带运行速度0.5m/s至4m/s，适配皮带输送机倾角不超过18°，可匹配常规工业散料输送设备安装尺寸。称重传感器采用全密封应变式结构，单传感器额定载荷200kg，非线性数值低于0.03%FS，重复性误差小于0.01%FS，静态蠕变数值控制在0.02%FS以内，传感器安全过载能力可达150%额定载荷。测速传感器采用脉冲式结构，脉冲输出频率范围2Hz至25kHz，速度采集误差低于0.01%，设备整体采用分体式安装结构，机械主体与显示仪表分离布设，适配现场复杂安装空间。

计量性能与电气运行参数

ICS-17B型电子皮带秤具备稳定的动态计量性能，设备动态累计误差不超过±0.50%，满足工业常规物料计量等级标准。设备瞬时计量量程区间1t/h至99999t/h，支持大范围物料流量连续采集，累计计量数据分辨率可精准至0.1t。设备工作供电为AC220V，电压浮动适配区间-15%至+10%，工作频率50Hz±2%，仪表桥源输出5V/180mA，可适配多组传感器信号兼容接入。设备工作温度分区可控，机械主体适配温度区间-20℃至50℃，显示仪表适配温度区间0℃至40℃，工作环境相对湿度不高于90%RH，无凝露、无强粉尘堆积环境下可持续运行。信号传输采用屏蔽线缆，可降低工业现场电磁干扰，零点温度漂移、量程温度漂移数值稳定，长期运行数据偏移量可控，无需频繁校准调试。

运行模式与安装适配要求

ICS-17B型电子皮带秤依托皮带输送物料自重完成压力采集，搭配速度信号联动运算，实现物料实时流量计量与累计统计，可全程自动采集数据，无需人工干预作业。设备支持连续24小时不间断运行，适配煤炭、建材、化工、电力、冶金等行业的散状物料输送计量场景，可用于生产产量统计、物料装载管控、库存数据监测等工况。设备安装需选取皮带输送机平直稳定区段，避开机头、机尾及皮带抖动区域，安装位置前后需保留不少于6组标准托辊间距，保障皮带运行平稳。设备支持现场静态校准与动态挂码校准两种标定方式，校准流程简便，后期运维无需拆解整机结构。设备无过多易损部件，日常仅需清理托辊与传感器表面附着物料，维持接触面平整即可，整体运维流程简单，适配工业长期连续计量作业需求。
