一、设备整体结构与构造特征

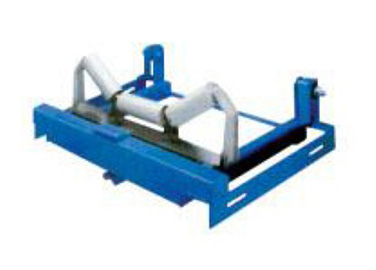

ICS-20B型电子皮带秤是工业连续物料计量的常规设备，适配各类皮带输送工况的动态称重场景。设备整体采用单托辊杠杆式结构，整体体量小巧，秤架长度为同系列20A型设备的二分之一，适配输送机进出料口中心距较短的安装场景。整套设备主要由称重桥架、称重传感器、测速装置、计量仪表及配套连接构件组成，结构构成精简，力传递环节设置较少，降低现场安装与调试的操作难度。设备桥架采用刚性一体成型设计，结构稳定性强，作业过程中不易产生形变，可维持稳定的受力传递状态。设备配置单组计量托辊与单只拉式称重传感器，搭配橡胶耳轴支承结构，具备防潮、防腐蚀、抗振动的基础特性，可抵御工业现场常规环境干扰。设备适配皮带宽度区间为500-2200mm，皮带运行速度适配0.1-4m/s，输送机适配倾角可达18°，基础参数可覆盖多数通用输送工况。整体机械结构无多余活动部件，磨损点位少，能够减少长期运行中的结构故障，保障设备持续运行状态。

二、核心工作原理与计量逻辑

ICS-20B型电子皮带秤依托动态受力检测与速度匹配运算，实现物料连续计量作业。设备运行时，皮带输送的物料重力通过计量托辊传导至称重桥架，桥架将受力完整传递至称重传感器，传感器依据受力大小输出对应的模拟电信号。同时，测速装置实时采集皮带的运行速度信号，同步传输至配套计量仪表。计量仪表整合重量信号与速度信号，通过内置运算程序完成瞬时物料流量与累计输送量的计算，最终形成连续、实时的计量数据。设备动态累计计量误差稳定控制在±0.5%区间，符合常规工业物料计量的精度标准。设备信号传输链路简洁，信号损耗较低，可减少外界工况波动对计量数据的影响。相较于多托辊结构设备，该机型受力采集区域更集中，可适配短距离输送、间歇性送料的工况，数据采集的适配性更强。设备全程自动化采集运算，无需人工干预即可完成连续计量，适配流水线常态化作业需求。

三、工业适用场景与应用价值

ICS-20B型电子皮带秤广泛应用于冶金、化工、建材、矿山、粮食加工等行业，多用于散状固体物料的动态计量统计。在工业生产流程中，设备可用于生产线物料输送量监测、物料配比核算、生产产量统计等基础作业，也可配套破碎、筛分、磨煤等设备，完成上下游物料输送的计量管控。设备安装无需大幅改造输送机结构，适配固定式、常规移动式皮带输送机，现场适配性较强。日常运维环节中，因结构部件精简，设备故障排查、部件检修与更换的操作流程简便，运维耗时与成本相对可控。在工业生产管控体系中，该设备可为生产数据统计、物料台账核算、生产流程调控提供基础数据支撑，助力生产流程实现标准化、规范化管控。依托稳定的结构性能与适配的计量精度，该机型可满足多数常规工业场景的连续计量需求，是通用型工业计量的基础配套设备。
