一、设备整体结构与组成配置

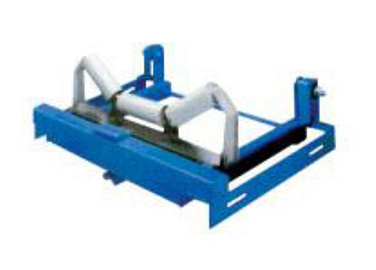

ICS-20B型电子皮带秤是一款适配连续物料输送计量的专用设备，依托静态力学传导与动态测速匹配原理完成物料计量，整体结构设计简洁紧凑，力传递环节数量较少。设备核心组成包含单组计量托辊、单只拉式称重传感器、独立速度传感器、刚性称重桥架及配套计量仪表，各部件衔接稳定，机械活动构件数量少，长期运行磨损点位有限，可降低后期运维频次。设备采用橡胶耳轴支承结构，具备防潮、防腐蚀、抗振动的基础物理属性，可弱化工业现场粉尘、轻微震动、湿度变化等环境因素对计量状态的干扰。同时结构具备抗侧向力、抗水平分力特性，能够缓解皮带跑偏、物料落料偏载带来的计量偏差，适配多数常规皮带输送设备的安装适配需求，现场装配流程简易，无需大规模改造输送设备基础结构。

二、核心技术参数指标

该设备拥有明确且全面的工况适配参数，可适配皮带宽度范围为400mm至2200mm，覆盖中小型常规输送皮带规格。皮带适配运行速度区间为0.1m/s至4m/s，可匹配低速、中高速各类连续输送工况。设备适配输送机倾角为18°，可满足倾斜输送场景的计量作业。计量方面，设备常规动态累计误差稳定在±0.5%，标准工况下计量精度可达±1.0%，称重量程范围为0t/h至4000t/h，可适配不同物料输送量的计量需求。设备称重区标准长度为2400mm，可根据现场托辊间距小幅调整适配。传感器配置为单只拉式称重传感器与单只测速传感器，信号采集稳定，数据传输延迟低。设备标准校验周期为10天，适配常态化连续作业场景，整体参数适配工矿、建材、化工、粮食等多行业通用物料计量工况。

三、适用场景与运行特性

ICS-20B型电子皮带秤主要应用于各类工业连续物料输送计量场景，可完成散装物料的实时流量监测、累计产量统计与定量装载管控，适配破碎机、磨煤机、筛分机等配套设备的工况联动计量。设备支持二十四小时连续不间断运行，适配工厂常态化生产作业模式，结构稳定性强，运行过程中不易出现形变、松动等问题。在物料适配层面，可适配煤炭、矿石、砂石、粮食、化工颗粒等各类散装固态物料的计量作业。设备计量仪表可实时采集、储存流量数据与累计计量数据，支持常规数据调取与工况监测，可对接基础生产管控体系。相较于复杂多托辊计量设备，该机型占地面积小、安装调试耗时短，对现场安装空间要求较低，适配老旧生产线改造与新建生产线配套使用，通用性与场景适配性贴合多数工业基础计量需求。
