JGC-40型带式称重给料机

2021-02-03 10:19:33
JGC-40型带式称重给料机
详细介绍:

螺旋张紧装置现场接线盒称重给料机

产品名称:JGC-40型带式称重给料机


概述:

JGC-40型带式称重给料机是对散装物料进行联系输送和计量的设备,它可作为单机用于计量输送(常习惯称他为单机称)又可多机组合进行计量配料(习惯称之为配料皮带秤)。广泛应用于冶金配料、电力输煤等动态计量系统。

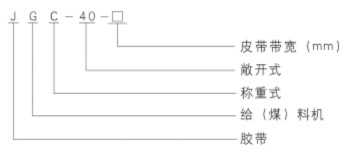

产品型号及含义:

产品型号及含义

工作原理:


带式称重给料机由带式输送机和电子计量称两部分组成。


带式输送机工作原理:电机经减速机后带动主传动滚筒旋转,主传动滚筒通过摩擦力带动环形输送带运转,由输送带将物料从进料点带到端部落入卸料除的卸料管或主皮带上。


电子计量称工作原理:当物料通过时,通过传力机构作用于称重传感器,产生一个正比于皮带载荷的电压信号送入积算器;同时,积算器接受由速度传感器产生的正比于皮带速度的脉冲信号,通过对重量信号与速度信号的积分运算得出物料的瞬时流量和累计流量。


主要技术参数:


◆计量精度:±0.5%(可选±0.25%)

◆皮带宽度:500~1400mm(非标另行设计)

◆输送能力:0.5~700t/h

◆输送距离:2000-10000mm以上

◆胶带运行速度;0.1~1.2m/s(有变频器调速和恒速两种)

◆电流输出:0~20mA或4~20mA

◆物料粒度:≤60mm


工作条件和安装条件:

◆环境温度:

   仪表:-10°C~50°C

   机械:-20°C~60°C

◆电源电压:220/380VAC(+10%、-15%)、50HZ   (±2%)

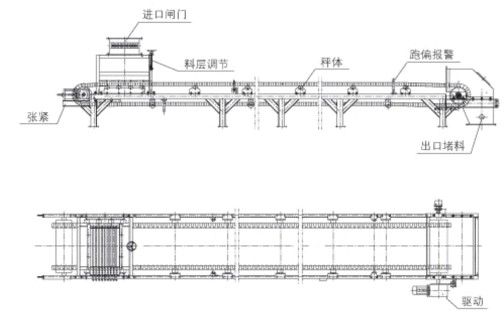

安装示意图:

安装示意图
