机械构造与外形装配参数

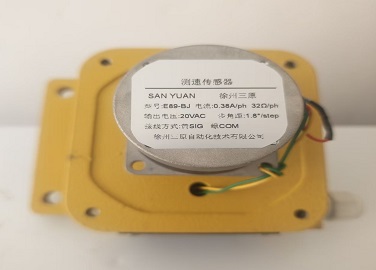

永磁测速电机属于微型信号发电设备，整机由机壳、永磁定子、电枢转子、换向器、电刷组件、输出转轴、前后端盖组成，机壳采用压铸铝合金材质，壳体壁厚2.2mm，表面做氧化钝化处理。常见机座外径85mm，机身总长142mm，输出轴直径12mm，轴伸长度32mm，整机净重3.6kg，支持底脚安装与凸缘法兰安装两种装配形式，法兰定位止口直径72mm，固定螺栓孔分布圆直径98mm。转子铁芯采用0.35mm硅钢片叠压而成，叠压厚度45mm，电枢绕组采用漆包铜圆线，槽内采用绝缘纸做层间隔离。电刷选用银‑石墨材质，弹簧预紧压力维持在0.12‑0.18N，换向器片数为36片，片间绝缘厚度0.4mm。设备允许同轴连接或者联轴器连接被测转轴，允许径向负载80N，轴向负载35N。设备适用海拔不高于1000m，储存环境温度‑30℃至+55℃，工作环境温度‑25℃至+40℃，环境相对湿度不大于90%RH，无凝露条件下可以持续运行。

电气输出与误差相关参数

该款测速电机输出电压与转轴转速呈现对应比例关系，测速常数为20V/(1000r/min)，线性工作转速区间0‑3000r/min，线性误差控制在1.2%以内。转速为零时，剩余输出电压不大于0.08V，正反转输出电压不对称度小于1.5%。电枢内阻为110Ω，外接最小负载电阻不低于11kΩ，输出电压纹波系数不大于2.8%。绝缘等级为B级，常态绝缘电阻不低于10MΩ，工频耐压试验电压1000V，持续1min无击穿闪络现象。温度系数‑0.13%/℃，环境温度变化会带来输出斜率小幅偏移。转子转动惯量为2.8×10⁻⁴kg·m²，空载摩擦转矩0.022N·m，启停响应时间小于12ms。设备无外接励磁电源，依靠定子永磁体建立磁场，定子磁钢选用铝镍钴材料，连续10万次启停循环磁通衰减率低于1%。输出引线采用四芯屏蔽线缆，单根导线截面积0.75mm²，线缆耐受电压300V，屏蔽层可降低工业现场电磁干扰对信号的影响。

运行工况与配套匹配条件

测速电机依靠被测设备带动旋转，不对外输出机械动力，只输出模拟电压信号，用于转速采集、速度闭环反馈、转向识别。设备连续运行时，电刷理论使用寿命2500小时，后期维护可单独更换电刷组件，无需拆解定子磁路。设备不能承受冲击过载，转轴瞬时转速不允许超过3300r/min，长时间超速会加快换向器磨损。输出信号可以直接接入PLC、调速控制器、模拟仪表，信号传输线缆长度建议控制在60m以内，长距离布线需要增加信号隔离模块。可适配机床传动机构、起重调速机构、风机转速监测、输送线速度采集等场景。设备安装时同轴度偏差控制在0.05mm以内，同轴偏差过大会加大电刷损耗，增大输出信号波动。设备不可以在腐蚀性气体、大量粉尘弥漫的空间直接使用，外部需要增设防护外壳，避免粉尘附着换向器表面，造成接触阻值上升，信号出现间断跳变。在整套控制系统内，测速电机输出信号作为反馈源，配合控制器完成转速调节，选型时需要核对测速常数、负载电阻、转速区间三项参数，保障整套系统信号匹配。
