一、产品概述

在工业自动化生产体系中，速度监测是保障设备稳定运行、精准计量、安全管控的核心环节，速度传感器作为将机械运动速度转化为可识别电信号的关键设备，广泛应用于各类工业场景。PLR-12R型速度传感器作为一款专为皮带输送设备量身打造的高精度测速装置，融合了磁敏感应技术与人性化结构设计，凭借稳定的性能、便捷的操作和极强的环境适应性，成为电子皮带秤、定量给料机、配料秤等设备的优选配套部件，在矿山、电力、冶金、化工、港口、建材等多个行业中发挥着不可替代的作用。

PLR-12R型速度传感器由传感器本体、专用包胶测速滚筒、软连接组件及安装支架四部分构成，整体结构紧凑、设计坚固，充分贴合工业现场的复杂工况需求。其核心优势在于解决了传统速度传感器普遍存在的打滑、抖动、精度不足、维护繁琐等痛点，通过独特的软连接技术和无碳刷脉冲发生设计，实现了高精度、免维护、长寿命的使用效果。传感器本体采用全铸铝外壳一体成型，具备优良的电磁屏蔽性能和密封防护能力，防护等级达到IP65，可有效抵御粉尘、潮湿、振动等恶劣环境影响，适配户外及各类工业车间的安装使用。

作为工业测速领域的成熟产品，PLR-12R型速度传感器的设计始终以实用性为核心，适配0.1m/s-4m/s的皮带运行速度范围，能够满足绝大多数工业皮带输送设备的测速需求。无论是低速运行的配料系统，还是高速运转的港口输送线，该传感器都能稳定输出精准的速度信号，为后续的计量控制、设备运维提供可靠的数据支撑。与同类产品相比，PLR-12R型速度传感器在精度稳定性、环境适应性和运维成本上均具备显著优势，经过长期工业实践验证，其运行可靠性和使用寿命得到了市场的广泛认可，成为众多企业实现自动化测速的设备。

二、核心工作原理

PLR-12R型速度传感器的工作核心基于磁电感应与脉冲信号转换技术，通过机械传动与电子感应的协同作用，将皮带的直线运动速度精准转化为可测量、可传输的电脉冲信号，实现速度的实时采集与反馈，其工作流程清晰、逻辑严谨，确保了测量数据的准确性和稳定性。

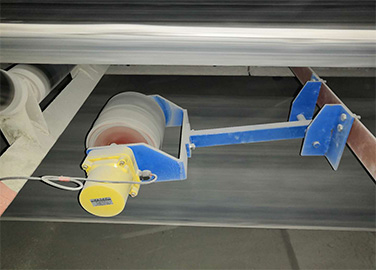

PLR-12R型速度传感器采用接触式传动方式，专用包胶测速滚筒直接贴合于皮带回程段的上表面，依靠皮带与滚筒之间的摩擦力实现同步转动，从根源上消除了传统摩擦轮式测速装置因打滑产生的测量误差，确保传动的同步性与稳定性。这种贴合方式经过精准设计，既不会对皮带造成磨损，又能保证滚筒与皮带的紧密接触，即使在皮带轻微抖动或负载变化的情况下，也能维持稳定的传动效果。

在动力传递环节，该传感器采用独特的软连接结构，替代了传统的轴套式硬连接，这一设计是其区别于同类产品的核心创新点之一。软连接组件由弹性材质与精密连接件组合而成，能够有效吸收设备运行过程中产生的振动，抵消安装时可能存在的同轴度偏差，避免传感器本体承受刚性冲击，不仅降低了传感器的故障率，还延长了其使用寿命。同时，软连接结构降低了安装时的同轴度要求，简化了安装流程，无需专业的高精度校准即可完成安装调试，提升了现场施工效率。

传感器内部的无碳刷脉冲发生器是信号生成的核心部件，当测速滚筒带动传感器转轴转动时，脉冲发生器内部的磁电感应元件与磁性部件发生相对运动，切割磁感线产生感应电动势，进而转化为连续、稳定的电脉冲信号。脉冲信号的频率与皮带运行速度呈正比关系，皮带速度越快，单位时间内产生的脉冲数量越多，频率也就越高。每一个脉冲信号对应皮带行程的一个固定单位长度，通过对脉冲频率的计算与转换，即可精准得出皮带的实时运行速度。

输出的脉冲信号可直接传输至电子皮带秤、PLC控制系统或二次仪表，经过信号处理模块的分析处理，不仅能够实时显示皮带的运行速度，还能为计量核算、设备控制、异常报警等功能提供精准的数据支持。相较于传统的有碳刷脉冲发生器，PLR-12R型采用的无碳刷设计，彻底摒弃了碳刷磨损的问题，不仅延长了传感器的使用寿命，还避免了因碳刷老化导致的信号失真、精度下降等问题，确保了信号输出的稳定性与一致性。

三、产品核心结构与技术参数

PLR-12R型速度传感器的整体结构经过严格的力学设计与工艺优化，各部件协同配合，既保证了结构强度，又兼顾了测量精度与安装便捷性，其核心结构由传感器本体、测速滚筒、软连接组件和安装支架四部分组成，每一部分都经过精心设计，适配工业现场的实际需求。

传感器本体采用全铸铝材质一体成型，外壳坚固耐用，具备良好的抗冲击性和电磁屏蔽性能，能够有效抵御工业现场的电磁干扰和机械碰撞，避免外部因素对内部元件造成损坏。本体内部腔室采用密封设计，防护等级达到IP65，能够有效防尘、防水、防潮，适配-40℃至+85℃的宽温工作环境，可在高温、低温、潮湿等极端工况下稳定运行，无需担心环境因素影响其性能。本体一端设有信号输出接口，采用防水接头设计，确保信号传输过程中不会受到外界干扰，连接稳定可靠；另一端为连接轴，通过软连接组件与测速滚筒实现精准连接，传递动力的同时减少振动影响。

测速滚筒作为与皮带直接接触的部件，其性能直接影响测量精度，PLR-12R型速度传感器的测速滚筒表面采用高耐磨包胶材质，摩擦系数大，与皮带接触时不易打滑，能够确保滚筒与皮带完全同步转动，为精准测速奠定基础。滚筒直径经过精准计算与设计，可适配不同规格的皮带输送机，同时减少运行过程中的跳动，进一步提升测量精度。滚筒两端采用密封轴承设计，转动灵活、阻力小、噪音低，且轴承具备良好的防尘、防污能力，能够适应工业现场的粉尘环境，延长使用寿命，减少维护频次。

软连接组件是该传感器的核心创新部件，采用弹性材质与精密连接件组合而成，具备良好的缓冲、减震性能，能够吸收设备运行过程中的振动和同轴度偏差，避免传感器本体承受刚性冲击，有效降低传感器的故障率。同时，软连接结构允许安装时存在一定的位置偏差，降低了安装难度，无需专业技术人员进行高精度校准，普通施工人员即可完成安装调试，大大提升了现场安装效率。

安装支架采用高强度钢材焊接成型，结构稳固，能够承受传感器与测速滚筒的重量，同时具备良好的抗变形能力。支架可直接固定于皮带输送机的机架上，安装位置灵活，可根据现场工况调整高度与角度，确保测速滚筒与皮带紧密贴合，保障测量精度。支架表面经过防腐处理，能够有效防锈、防腐蚀，适配潮湿、腐蚀性强的工业环境，延长支架的使用寿命。

PLR-12R型速度传感器的技术参数经过严格的设计与测试，全面满足工业现场高精度、高可靠性的测速需求，核心技术参数如下：测量速度范围为0.1m/s-4m/s，可覆盖绝大多数工业皮带输送设备的测速需求；输出信号类型为脉冲信号，频率与速度成正比，可直接适配各类二次仪表和控制系统；脉冲精度达到±0.5%FS（全量程），确保测量数据的精准性；工作电压为12V DC，适配工业现场的标准供电环境；工作温度范围为-40℃-+85℃，宽温设计适配极端工况；防护等级为IP65，防尘防水防潮，适应复杂工业环境；外壳材质为全铸铝，坚固耐用且具备良好的电磁屏蔽性能；连接方式为软连接，减少振动影响，降低安装难度；适配各类工业橡胶皮带、帆布皮带；使用寿命≥50000小时（免维护工况），有效降低运维成本。

四、产品核心优势

PLR-12R型速度传感器能够在众多工业测速产品中脱颖而出，广泛应用于各个行业，核心在于其相较于传统测速传感器的多重优势，涵盖精度、稳定性、环境适应性、安装维护、使用寿命等多个维度，完美契合工业现场的实际需求，为企业降低运维成本、提升生产效率提供了有力支撑。

高精度测量是PLR-12R型速度传感器的核心优势之一，该传感器采用包胶测速滚筒直接贴合皮带的设计，依靠摩擦力实现同步传动，从根源上消除了传统摩擦轮式测速装置因打滑产生的测量误差，确保滚筒与皮带完全同步转动。配合无碳刷脉冲发生器的精准感应，测量精度达到±0.5%FS，无论是低速（0.1m/s）还是高速（4m/s）工况，均能输出稳定、精准的脉冲信号，满足工业计量、精准控制的严苛要求。相较于传统传感器±1%以上的测量误差，PLR-12R型的精度优势尤为明显，能够有效提升计量数据的准确性，减少因计量误差导致的生产损失。

稳定性强、抗干扰能力突出也是该传感器的显著特点。传感器本体采用全铸铝外壳，具备良好的电磁屏蔽性能，能够有效抵御工业现场的电磁干扰，避免外部电磁信号对内部元件和脉冲信号产生影响，确保信号输出的稳定性。同时，IP65的防护等级和宽温设计，使其能够在粉尘、潮湿、高温、低温等恶劣环境下稳定运行，不会因环境变化导致性能下降或故障停机。软连接结构的应用，进一步提升了设备的运行稳定性，有效吸收振动和同轴度偏差，避免传感器抖动、磨损甚至损坏，降低故障停机风险。

安装维护便捷，大幅降低运维成本，是PLR-12R型速度传感器的另一大优势。该传感器采用软连接结构，降低了安装时的同轴度要求，无需专业的高精度校准，普通施工人员即可完成安装调试，节省了安装时间和人工成本。同时，内部采用无碳刷脉冲发生器，无需日常调整、校准，基本实现免维护运行，避免了传统有碳刷传感器需要定期更换碳刷、校准精度的繁琐流程，不仅减少了维护人工成本，还降低了因维护导致的停机损失。此外，传感器各部件结构简单、通用性强，若出现故障，可快速拆卸更换，进一步缩短停机时间。

使用寿命长，性价比突出，能够为企业长期稳定生产提供保障。PLR-12R型速度传感器采用高品质材料和精密加工工艺，全铸铝外壳抗冲击、耐腐蚀，包胶测速滚筒耐磨防滑，密封轴承防尘防污，无碳刷脉冲发生器避免了碳刷磨损的问题，整体使用寿命可达50000小时以上（免维护工况），远超传统速度传感器的使用寿命。长期使用下来，不仅能够减少设备更换频次，降低设备采购成本，还能减少故障停机带来的生产损失，为企业带来显著的经济效益。

适配范围广，通用性强，能够满足不同行业、不同工况的测速需求。该传感器适配0.1m/s-4m/s的速度范围，可适配各类工业橡胶皮带、帆布皮带，广泛应用于矿山、电力、冶金、化工、港口、建材等多个行业，可作为电子皮带秤、定量给料机、配料秤、螺旋给料机、胶带给料机等设备的配套测速部件，无需根据不同设备进行定制，通用性强，降低了企业的设备采购和替换成本。

五、应用场景与使用注意事项

PLR-12R型速度传感器凭借其高精度、高稳定性、便捷运维等优势，广泛应用于各类工业场景，尤其在皮带输送相关的生产环节中，发挥着至关重要的作用，成为保障生产稳定、计量精准的核心设备。在矿山行业，该传感器主要应用于煤矿、铁矿等矿山的皮带输送系统，用于监测皮带输送机的运行速度，为矿石输送的计量核算和设备安全管控提供数据支持，避免因皮带超速、打滑导致的安全事故和计量误差；在电力行业，主要配套于电厂的输煤皮带系统，监测输煤皮带的运行速度，确保输煤量的精准计量，为电厂的能耗核算和生产调度提供依据；在冶金行业，用于钢铁、有色金属等生产过程中的皮带输送测速，保障原料输送的稳定性和计量精准性，助力生产流程的高效运行。

在化工行业，PLR-12R型速度传感器适配腐蚀性较强的工作环境，用于化工原料、成品输送皮带的测速，确保输送过程的稳定可控，避免因速度异常导致的原料泄漏、设备损坏等问题；在港口行业，用于港口码头的散货输送皮带测速，适配户外潮湿、多风、多粉尘的环境，确保散货装卸的精准计量和高效运行；在建材行业，用于水泥、砂石等原料输送皮带的测速，保障生产流程的连续性和计量精准性，提升生产效率。此外，该传感器还可应用于粮食加工、食品加工等行业的皮带输送系统，为各类生产场景提供可靠的测速服务。

为确保PLR-12R型速度传感器的稳定运行和测量精度，延长其使用寿命，在使用过程中需注意以下事项：安装时，应选择合适的安装位置，优先安装在皮带回程段的上表面，确保测速滚筒与皮带紧密贴合，避免安装在皮带张力过大、振动剧烈或粉尘过多的位置；安装过程中，调整支架高度和角度，确保测速滚筒与皮带接触均匀，避免出现偏磨、打滑等情况，同时确保软连接组件安装牢固，无松动现象。

使用过程中，应定期检查传感器的运行状态，观察测速滚筒的包胶层是否磨损、轴承是否转动灵活、信号接口是否连接牢固，若发现包胶层磨损严重、轴承卡顿或信号接口松动，应及时进行更换或紧固；定期清理传感器表面和测速滚筒上的粉尘、杂物，避免粉尘进入传感器内部或附着在滚筒表面，影响测量精度和设备运行。同时，应避免传感器受到剧烈冲击、碰撞，防止外壳破损、内部元件损坏；避免将传感器安装在强电磁干扰源附近，防止电磁干扰影响信号输出的稳定性。

电源连接时，应严格按照传感器的额定工作电压（12V DC）进行连接，避免电压过高或过低导致传感器损坏；信号传输线路应采用屏蔽线，避免线路干扰，确保信号传输稳定。若传感器出现故障，如无信号输出、测量精度偏差过大等情况，应先检查电源、信号接口和安装情况，若无法解决，应联系专业技术人员进行维修，切勿自行拆卸传感器内部元件，以免造成二次损坏。此外，在低温环境下使用时，应注意做好防冻措施，避免传感器内部元件因低温受损；在潮湿环境下，应加强密封检查，防止水分进入传感器内部。

综上所述，PLR-12R型速度传感器作为一款高精度、高稳定、易运维的工业测速设备，凭借其独特的结构设计和优良的性能，解决了传统测速传感器的诸多痛点，在工业自动化生产中发挥着重要作用。无论是从测量精度、运行稳定性，还是从安装维护、使用寿命来看，该传感器都具备显著优势，能够满足不同行业、不同工况的测速需求，为企业提升生产效率、降低运维成本、保障生产安全提供可靠支撑，成为工业测速领域的可靠标杆。
