电子皮带秤：连续输送场景中的精准计量核心
2026-02-24
在工业生产的连续输送环节，精准计量是把控生产效率、控制成本、保障产品质量的关键。从矿山开采、电力发电到化工生产、粮食仓储，物料的连续输送与精准计量贯穿全程，而电子皮带秤作为适配连续输送场景的核心计量设备，凭借其自动化、高精度、高效率的优势，成为现代工业生产中不可或缺的“计量管家”。它无需中断物料输送流程，就能实现对松散物料的实时称重与数据统计，既解决了传统计量方式效率低下、误差大的痛点，又为生产流程的智能化管控提供了可靠的数据支撑。今天，我们就全面解读电子皮带秤的核心知识，揭开它在工业生产中精准计量的奥秘。
一、核心定义：什么是电子皮带秤？
电子皮带秤是一种基于皮带输送机，利用力学原理与电子技术，对连续输送的松散固体物料（如煤炭、矿石、粮食、水泥等）进行实时、连续称重计量的自动化设备。其核心逻辑是“动态称重、连续计量”——在物料随皮带匀速输送的过程中，通过检测皮带载荷与输送速度，经电子系统运算处理，实时输出物料的瞬时流量、累计重量等关键数据，实现对输送物料的精准计量与监控。
简单来说，电子皮带秤就像是给皮带输送机“装了一个智能称重仪”，无需停下皮带、无需人工干预，就能自动完成物料的称重计量，既不影响生产效率，又能保证计量精度。与传统静态称重设备（如台秤、地磅）相比，电子皮带秤的核心优势的在于“连续计量”，可适配各种连续输送场景，尤其适合大量松散物料的动态计量，广泛应用于各类工业生产及物流输送领域，是工业流程自动化、智能化管控的重要组成部分。
二、核心结构：精密协同的“计量组合”
电子皮带秤的结构看似简洁，实则由多个精密部件协同运作，才能实现动态称重的精准性与稳定性，其核心结构主要由称重传感器、速度传感器、称重桥架、电子控制柜及辅助部件五部分组成，各部件分工明确、相互配合，构成完整的动态计量系统。

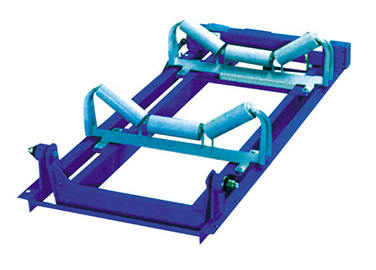

（一）称重桥架：物料载荷的“承载核心”
称重桥架又称称重框架，是电子皮带秤的基础承载部件，直接安装在皮带输送机的机架上，位于两托辊之间，负责将输送皮带上的物料载荷平稳传递给称重传感器。其结构设计需满足刚性强、稳定性好、抗干扰能力强的要求，避免因皮带振动、物料冲击导致的计量误差。
称重桥架的核心部件是托辊，托辊直接与输送皮带接触，当物料随皮带经过称重桥架时，托辊将物料的重量传递给称重传感器；同时，托辊的转动需灵活顺畅，减少与皮带之间的摩擦，避免影响皮带输送速度与计量精度。根据输送皮带的宽度、载荷大小，称重桥架可分为单托辊、双托辊、多托辊等类型，适配不同的工业场景需求。
（二）称重传感器：重量信号的“转换单元”
称重传感器是电子皮带秤的“核心感知部件”，其作用是将称重桥架传递过来的物料重量（机械力）转化为可识别的电信号，为后续的运算处理提供基础数据。作为计量精度的核心保障，称重传感器的性能直接决定了电子皮带秤的计量准确性，需具备灵敏度高、稳定性好、抗干扰能力强、适应恶劣工业环境的特点。
目前，工业上常用的称重传感器主要有电阻应变式、电容式、压电式三种，其中电阻应变式传感器因结构简单、精度高、成本适中，应用最为广泛。电阻应变式传感器通过粘贴在弹性元件上的应变片，感知物料重量带来的弹性形变，进而将形变转化为电信号，经信号调理后传输至电子控制柜。
（三）速度传感器：输送速度的“检测单元”
速度传感器安装在皮带输送机的从动滚筒或托辊上，与滚筒同步转动，核心作用是实时检测皮带的输送速度，并将速度信号转化为电信号传输至电子控制柜。电子皮带秤的计量原理是“重量×速度=流量”，因此速度传感器的检测精度直接影响瞬时流量与累计重量的计算准确性，需确保检测到的速度信号与皮带实际输送速度一致，避免因打滑、振动导致的速度误差。
常用的速度传感器主要有光电式、霍尔式、编码器式三种，其中编码器式速度传感器因检测精度高、稳定性好，广泛应用于高精度电子皮带秤中，可精准检测皮带的瞬时速度与累计运行距离，为精准计量提供可靠的速度数据。
（四）电子控制柜：数据处理的“核心中枢”
电子控制柜是电子皮带秤的“大脑”，负责接收称重传感器的重量信号与速度传感器的速度信号，通过内置的运算模块，按照预设的计量公式（瞬时流量=单位长度皮带载荷×皮带速度，累计重量=瞬时流量×时间），实时计算出物料的瞬时流量、累计重量等关键数据，并通过显示屏实时显示。
同时，电子控制柜还具备数据存储、报警、通讯等功能：可存储一定周期内的计量数据，方便后续查询与统计；当计量数据超出预设范围、传感器出现故障或皮带出现异常时，会自动发出报警信号，提醒工作人员及时处理；可通过RS485、以太网等通讯接口，与工厂的PLC、DCS等控制系统对接，实现计量数据的远程传输与集中管控，助力生产流程的智能化升级。
（五）辅助部件：稳定运行的“保障装置”
为确保电子皮带秤在复杂工业环境下稳定运行、精准计量，还需配备一系列辅助部件，主要包括皮带纠偏装置、清扫装置、防尘装置等。皮带纠偏装置用于防止皮带跑偏，避免物料洒落、载荷分布不均导致的计量误差；清扫装置用于清除皮带上残留的物料，防止残留物料影响称重精度与皮带寿命；防尘装置则用于隔离工业粉尘，保护传感器、控制柜等精密部件，避免粉尘进入导致的故障。
三、工作原理：动态计量的“精准逻辑”
电子皮带秤的工作过程本质上是“信号采集-信号处理-数据运算-结果输出”的连续循环，整个过程无需人工干预，实现动态、实时的精准计量，具体可分为四个步骤，逻辑连贯且高效：
先一步，载荷采集。当物料随输送皮带匀速运行，经过称重桥架时，物料的重量通过托辊传递给称重桥架，再由称重桥架将载荷传递给称重传感器，称重传感器将物料重量转化为对应的电信号，经信号调理后传输至电子控制柜。
第二步，速度采集。与皮带同步转动的速度传感器，实时检测皮带的输送速度，将速度信号转化为电信号，同步传输至电子控制柜，确保速度数据与重量数据的同步性，为精准运算提供基础。
第三步，数据运算。电子控制柜内置的运算模块，接收来自称重传感器的重量信号与速度传感器的速度信号，按照预设的计量公式，实时计算出物料的瞬时流量（单位时间内输送的物料重量）与累计重量（一段时间内输送的物料总重量），同时对数据进行滤波、校准，消除振动、干扰带来的误差。
第四步，结果输出。电子控制柜通过显示屏，实时显示瞬时流量、累计重量、皮带速度等关键数据，方便工作人员实时监控；同时，可将计量数据存储、打印，或通过通讯接口传输至工厂的集中控制系统，为生产调度、成本核算、质量管控提供可靠的数据支撑。
需要注意的是，电子皮带秤的计量精度受多种因素影响，如皮带速度的稳定性、物料在皮带上的分布均匀性、传感器的灵敏度、环境干扰（振动、粉尘、温度）等。因此，在安装与使用过程中，需进行精准校准与调试，确保计量数据的准确性。
四、分类与应用：适配不同场景的“计量方案”
根据结构形式、计量精度、应用场景的不同，电子皮带秤可分为多种类型，不同类型的电子皮带秤适配不同的工业需求，广泛应用于矿山、电力、化工、粮食、建材等多个领域，成为工业生产中不可或缺的计量设备。结合行业发展现状，其分类与应用主要如下：
（一）按结构形式分类
1. 悬浮式电子皮带秤：称重桥架采用悬浮式结构，无固定支点，不受皮带输送机机架变形、振动的影响，计量精度较高（误差可控制在±0.5%以内），适用于对计量精度要求较高的场景，如化工原料输送、粮食加工、精密建材生产等。
2. 托辊式电子皮带秤：称重桥架与托辊集成一体，结构简单、安装便捷、成本较低，计量精度中等（误差在±1.0%~±2.0%），是应用最广泛的类型，适用于矿山、煤炭、电力等对计量精度要求适中、物料输送量大的场景。
3. 悬臂式电子皮带秤：称重桥架采用悬臂式结构，体积小巧、安装灵活，适用于皮带宽度较窄、安装空间有限的场景，如小型物料输送线、实验室小型输送设备等，计量精度可满足一般工业需求。
（二）按计量精度分类
1. 高精度电子皮带秤：计量误差≤±0.5%，主要用于对计量精度要求严格的场景，如贸易结算、精密化工、粮食储备等，需配备高精度传感器与完善的校准系统，确保计量数据的准确性与权威性。
2. 普通精度电子皮带秤：计量误差在±1.0%~±2.0%，适用于工业生产过程中的内部计量、成本核算，如矿山开采中的矿石输送计量、电厂的煤炭输送计量等，性价比高，能满足常规生产需求。
3 . 粗略计量电子皮带秤：计量误差≥±3.0%，主要用于对计量精度要求较低的场景，如物料输送的大致流量监控、废料输送计量等，结构简单、成本低廉，无需复杂的校准与维护。
（三）按应用场景分类
1. 矿山行业：作为矿山开采、矿石输送的核心计量设备，用于煤炭、铁矿石、石灰石等物料的连续计量，适配大型皮带输送机，可实现矿山产量统计、物料输送调度，助力矿山生产的智能化管控，是矿山行业成本核算与生产管理的重要支撑。
2. 电力行业：主要用于电厂煤炭输送的计量，实时监控煤炭的输送流量与累计消耗量，为电厂的能耗核算、锅炉燃烧调整提供数据支撑，帮助电厂优化能耗、降低成本，同时确保煤炭供应的精准管控。
3. 化工行业：用于化工原料（如化肥、纯碱、矿石原料等）的连续计量，适配腐蚀性、粉尘较多的工业环境，需配备防腐、防尘部件，确保计量精度与设备稳定性，为化工生产的配料、成本核算提供可靠保障。
4. 粮食行业：用于粮食（小麦、玉米、水稻等）的仓储、输送计量，实现粮食收购、储存、运输过程中的精准计量，避免粮食损耗，同时为粮食库存管理、贸易结算提供数据支撑，广泛应用于粮库、粮食加工厂、粮食中转站等场景。
5. 建材行业：用于水泥、砂石、骨料等物料的输送计量，适配建材生产中的连续输送流程，为水泥、混凝土等产品的配料、产量统计提供精准数据，助力建材生产的质量管控与成本优化。
五、日常维护：延长寿命、保障精度的关键
电子皮带秤多工作在粉尘多、振动大、温度变化大的恶劣工业环境中，其计量精度与使用寿命与日常维护密切相关。若维护不当，不仅会导致计量误差增大，还会缩短设备寿命，影响生产流程的正常运行。以下是电子皮带秤的日常维护要点：
1. 定期清洁设备：定期清洁称重桥架、托辊、传感器等部件，清除表面的粉尘、物料残留，避免粉尘进入传感器、控制柜，导致信号干扰或部件损坏；同时清洁皮带表面，防止残留物料影响载荷检测精度。
2. 定期校准调试：定期对电子皮带秤进行校准，可采用标准砝码、链码等校准工具，调整传感器的灵敏度与控制柜的运算参数，确保计量精度符合要求；一般每月校准一次，对于计量精度要求较高的场景，可缩短至每半个月校准一次。
3. 检查传感器与线路：定期检查称重传感器、速度传感器的连接线路，查看是否有松动、破损、老化等情况，及时紧固或更换线路；同时检查传感器的安装位置，确保无偏移、无损坏，避免因传感器故障导致计量误差。
4. 维护皮带与托辊：定期检查输送皮带的松紧度、磨损情况，及时调整皮带松紧，更换磨损严重的皮带；检查托辊的转动情况，添加润滑油，确保托辊转动灵活，减少与皮带的摩擦，避免影响速度检测与载荷传递。
5. 做好环境防护：对于粉尘多、腐蚀性强的场景，定期检查防尘、防腐部件，及时更换损坏的密封件，防止粉尘、腐蚀性气体进入设备内部；对于温度变化大的环境，做好设备的保温、防潮处理，避免部件因温度变化出现故障。
六、发展趋势：向精准化、智能化、一体化升级
随着工业4.0的推进与智能制造的发展，电子皮带秤正朝着精准化、智能化、一体化的方向快速发展，结合行业市场调研数据与技术升级趋势，其未来发展主要体现在三个方面：
一方面，计量精度持续提升。随着高精度传感器、信号处理技术的不断优化，电子皮带秤的计量误差将进一步降低，高精度电子皮带秤（误差≤±0.2%）的应用将更加广泛，尤其在贸易结算、精密生产等场景，将实现更高精度的动态计量，满足行业对计量准确性的更高需求。
另一方面，智能化水平不断提高。未来的电子皮带秤将集成更多智能化功能，如智能校准、故障自诊断、远程监控等，可通过物联网技术，实现设备状态的实时监控、数据的远程传输与分析，工作人员可通过手机、电脑远程查看计量数据、设备运行状态，及时发现并处理故障，减少人工干预，提升生产效率。
此外，一体化集成趋势明显。电子皮带秤将与皮带输送机、PLC控制系统、MES生产管理系统深度集成，实现计量数据与生产数据的无缝对接，为生产调度、成本核算、质量管控提供一体化的解决方案；同时，设备的小型化、轻量化设计将更加完善，适配更多复杂安装场景，进一步拓展电子皮带秤的应用范围。
在全球工业向智能化、绿色化转型的背景下，电子皮带秤作为工业计量的核心设备，其作用将更加凸显，不仅将助力企业优化生产流程、降低成本、提升质量，还将为工业智能制造的发展提供更可靠的计量支撑。
七、总结
电子皮带秤作为连续输送场景中的精准计量核心，以“动态称重、连续计量”的独特优势，打破了传统静态计量方式的局限，实现了工业生产中松散物料的高效、精准计量。其精密的结构、科学的工作原理，使其广泛应用于矿山、电力、化工、粮食、建材等多个工业领域，成为企业生产管理、成本核算、质量管控的重要设备。
了 解电子皮带秤的核心结构、工作原理、分类应用及日常维护要点，不仅有助于我们更好地认识工业计量设备，更能帮助企业规范设备使用、科学维护，确保计量精度，延长设备寿命，充分发挥电子皮带秤在生产中的作用。未来，随着技术的不断升级，电子皮带秤将朝着更精准、更智能、更一体化的方向发展，持续为现代工业的高质量发展提供有力的计量支撑。
