安全供电，精准管控——交流低压配电柜的应用与技术解析
2026-02-04
在工业生产、建筑楼宇、民生服务、科研实验等各类场景中，电力的安全、稳定、高效输送是保障各项设备正常运行、生产流程连贯、生活秩序有序的核心前提。交流低压配电柜作为电力系统中低压配电环节的核心设备，主要用于交流380V及以下电压等级的电力分配、控制、保护与监测，凭借结构紧凑、操作便捷、保护全面、适配性广的独特优势，广泛应用于各类低压配电场景，小到家庭住宅、小型商铺，大到工厂车间、高层建筑、大型场馆、新能源电站，成为衔接高压配电与终端用电设备的“桥梁”，直接决定着低压配电系统的可靠性、安全性与能效性，彰显着“安全供电、精准管控、高效赋能”的核心价值。从工业生产线的动力供给到楼宇建筑的照明管控，交流低压配电柜的结构设计、元件配置、安装运维，每一个环节都关乎电力输送的安全与稳定，是电力系统不可或缺的重要组成部分。

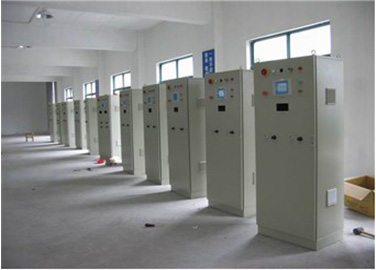

一、交流低压配电柜的核心价值：安全配电，适配多元场景
交流低压配电柜（简称“低压配电柜”）的核心功能是对低压电力进行分配、控制、保护与监测，本质是一种集成多种低压电器元件的配电设备，其核心价值在于“安全保护”与“精准管控”的双重赋能。相较于分散式低压配电模式，低压配电柜将断路器、接触器、继电器、熔断器、仪表等元件集成一体，大幅简化了配电线路布局，提升了配电系统的规范性与可维护性，同时通过完善的保护功能，可有效防范过载、短路、漏电、欠压、过压等电力故障，避免设备损坏与安全事故，保障终端用电设备的正常运行与人员安全。
根据使用场景、产能需求、控制精度的差异，低压配电柜可分为多种类型，适配不同场景的个性化配电需求，覆盖工业、建筑、民生、新能源等多个领域，其应用场景的广泛性源于其灵活的适配能力与可靠的安全性能。在工业生产领域，低压配电柜是生产线动力配电的核心，用于工厂车间各类电机、机床、生产线设备的电力分配与控制，如流水线电机的启停控制、设备过载保护、电力参数监测，确保生产设备获得稳定、安全的电力供给，避免因电力故障导致生产中断，保障生产效率与产品质量；在建筑楼宇领域，适配住宅、写字楼、商场、酒店等建筑的配电需求，用于照明系统、空调系统、给排水系统、电梯设备的电力分配与控制，实现楼宇电力的分层、分区管控，兼顾用电安全与节能降耗；在民生服务领域，融入日常生产生活，如小区配电房、农村配电网点、小型商铺、医院门诊等，为各类民用用电设备提供稳定配电，保障居民生活、商业经营、医疗服务的正常开展；在新能源领域，如光伏电站、风电电站、储能电站，用于新能源发电的低压配电、并网控制与监测，实现清洁能源的高效输送与合理利用；在科研实验领域，适配实验室精密仪器的配电需求，提供稳定、精准的低压电力，同时具备良好的抗干扰能力，保障实验设备的正常运行与实验数据的准确性。
此外，低压配电柜还具备结构紧凑、安装便捷、操作简单、能耗较低的优势，可根据场景需求灵活选择落地式、壁挂式、嵌入式安装方式，无需复杂的安装工程，适配不同场地条件；同时，其可实现电力的分层分配与精准控制，支持手动与自动双重操作模式，便于工作人员实时监测电力参数、排查故障，提升配电系统的运维效率；相较于传统分散配电设备，其元件集成度高、占地面积小，且具备良好的扩展性，可根据用电负荷的增加灵活扩容，契合当下智能化、节能化、规范化的电力发展理念，成为推动各领域电力系统升级、保障安全用电的核心设备。
二、交流低压配电柜的结构组成与技术规范：精准设计，保障安全运行
交流低压配电柜的运行稳定性、安全性与可靠性，核心取决于其结构设计、元件配置与技术规范。尽管不同类型、不同规格的低压配电柜在结构与应用场景上存在差异，但核心结构保持一致，主要由柜体、母线系统、低压电器元件、二次回路、保护装置、监测仪表及辅助部件组成，各部件协同工作，确保低压电力的安全分配、精准控制与可靠保护，同时结合不同工况需求进行优化设计，适配多元低压配电场景。
（一）核心结构组成及功能特点
1. 柜体：作为低压配电柜的外壳与载体，主要用于保护内部电器元件，防止灰尘、杂物、水滴进入，同时保障操作人员的人身安全，其结构设计直接影响设备的防护性能与散热效果。柜体通常采用优质冷轧钢板或不锈钢板焊接而成，表面经过除锈、磷化、喷塑处理，具备良好的防腐、防锈、防尘性能；柜体结构分为固定式、抽屉式、抽出式三种主流类型，固定式柜体结构简单、成本适中，适配负荷稳定、无需频繁检修的场景；抽屉式、抽出式柜体可实现元件模块的灵活插拔，便于检修与更换，适配负荷多变、检修频繁的工业场景。柜体防护等级通常分为IP30-IP65，IP30适用于室内干燥环境，IP54及以上适用于室外、潮湿、多尘等恶劣环境；同时，柜体内部设置散热通道或散热风扇，确保内部元件运行时产生的热量及时散发，避免因过热导致元件损坏，保障设备稳定运行。
2. 母线系统：核心电力传输部件，用于连接电源与各类低压电器元件，实现低压电力的分配与传输，相当于配电柜的“电力输送通道”。母线系统主要由母线排、母线夹、绝缘支撑件组成，母线排采用优质铜排或铝排，导电性能优良、发热量小，可根据载流量需求选择不同规格；母线夹与绝缘支撑件采用高强度绝缘材料，确保母线排之间、母线排与柜体之间的绝缘性能，避免短路故障；母线系统分为主母线、分支母线、中性线母线、接地线母线，主母线负责接收电源输入，分支母线负责将电力分配至各终端元件，中性线与接地线用于保障用电安全，实现漏电保护与电位平衡。
3. 低压电器元件：配电柜的核心工作部件，负责电力的控制、分配与保护，是保障配电系统安全运行的关键，主要包括断路器、接触器、继电器、熔断器、热继电器、隔离开关等。断路器用于电路的接通与断开，同时具备过载、短路、欠压、过压保护功能，可在故障发生时快速切断电路，保护设备与线路安全；接触器用于控制电机、照明等终端设备的启停，实现远距离控制与自动控制，适配频繁启停的场景；继电器用于信号转换、电路控制，实现二次回路的精准控制，如时间控制、信号联动；熔断器用于短路保护，在电路发生短路时快速熔断，切断电路，避免故障扩大；热继电器用于电机的过载保护，监测电机运行电流，当电流过载时切断控制回路，保护电机不受损坏；隔离开关用于设备检修时切断电源，确保检修人员人身安全，具备明显的断开点，便于工作人员判断电源状态。
4. 二次回路：用于控制、监测与保护一次回路（主电力回路），相当于配电柜的“控制中枢”，主要由控制开关、指示灯、按钮、仪表、接线端子等组成。二次回路不直接传输电力，而是通过控制信号控制一次回路的运行状态，如控制断路器、接触器的启停；同时，通过监测仪表实时采集一次回路的电力参数（如电压、电流、功率、功率因数），通过指示灯显示设备运行状态（如运行、停止、故障），便于工作人员实时监测与操作；接线端子用于二次回路的线路连接，确保线路布局规范、连接牢固，便于检修与维护。
5. 保护装置：核心安全保障部件，用于防范各类电力故障，避免设备损坏与安全事故，主要包括漏电保护装置、过载保护装置、短路保护装置、欠压/过压保护装置等。漏电保护装置用于监测电路中的漏电电流，当漏电电流超过设定值时，快速切断电路，防止漏电引发触电事故，适配民用、建筑、潮湿环境等场景；过载保护装置通过监测电路电流，当电流长期超过额定值时，切断电路或发出报警信号，保护电器元件与线路；短路保护装置（如熔断器、断路器）在电路发生短路时，快速切断电路，避免短路电流损坏设备、引发火灾；欠压/过压保护装置用于监测电源电压，当电压低于或高于额定值时，切断电路或发出报警信号，保护终端用电设备不受电压波动的影响。
6. 监测仪表与辅助部件：监测仪表用于实时监测配电系统的电力参数，主要包括电压表、电流表、功率表、功率因数表、电能表等，便于工作人员掌握电力运行状态，排查电力异常，优化电力分配；辅助部件包括接线槽、线槽盖板、接地排、固定螺栓等，用于规范线路布局、固定内部元件、保障接地安全，提升配电柜的规范性与可维护性。
（二）核心类型与适用场景
根据结构形式、应用场景、控制精度的差异，交流低压配电柜可分为多种类型，不同类型的配电柜在结构设计、元件配置上各有侧重，适配不同场景的配电需求，以下为工业与民生领域最常用的几种类型：
1. 固定式低压配电柜（GGD型）：结构简单、造价低廉、可靠性强，柜体为封闭式，内部元件固定安装，无法灵活插拔，适配负荷稳定、无需频繁检修的场景，如小区配电房、小型工厂、民用建筑的照明配电、动力配电，是应用最广泛的一种低压配电柜类型。
2. 抽屉式低压配电柜（GCS型、MNS型）：柜体采用模块化设计，内部元件安装在抽屉式模块中，可实现抽屉的灵活插拔，检修时无需切断总电源，只需抽出对应抽屉即可，操作便捷、安全性高，适配负荷多变、检修频繁、对供电连续性要求高的工业场景，如工厂生产线、大型车间、新能源电站。
3. 壁挂式低压配电柜（PZ30型）：体积小巧、结构紧凑，可直接壁挂安装，占地面积小，适配负荷较小、场地有限的场景，如家庭住宅、小型商铺、写字楼办公室、实验室的局部配电，主要用于照明、小型电器设备的配电与控制。
4. 防爆型低压配电柜：柜体采用防爆结构设计，内部元件经过防爆处理，可防止电路故障产生的电火花引发爆炸，适配易燃易爆环境，如石油化工车间、煤矿井下、危险品仓库等场景。
5. 智能型低压配电柜：集成智能化控制系统与物联网技术，可实现电力参数的实时监测、远程控制、故障预警与数据统计，支持与企业中控系统、电力监控平台联动，实现配电系统的智能化管控，适配大型建筑、工业园区、新能源电站等对配电智能化要求高的场景。
（三）选型原则与技术参数规范
交流低压配电柜的选型需遵循“适配场景、贴合负荷、兼顾安全、控制成本”的核心原则，结合用电负荷、场景环境、控制需求、安装条件等因素综合确定，避免盲目选型导致的配电不安全、运行不稳定、成本浪费或无法满足场景需求。
1. 负荷适配：根据终端用电设备的总负荷、负荷类型（感性负荷、容性负荷、电阻性负荷），合理选择配电柜的额定电压、额定电流、母线载流量，核心原则是“配电柜的额定参数≥实际运行参数”，避免额定参数不足导致元件过热、故障跳闸。例如，小型商铺、家庭住宅（总负荷≤10kW），选择额定电流100A、额定电压380V/220V的壁挂式配电柜；工厂车间、大型建筑（总负荷10-100kW），选择额定电流250-630A的固定式或抽屉式配电柜；大型工业场景、新能源电站（总负荷≥100kW），选择额定电流800A以上的智能型或抽屉式配电柜。同时，需考虑负荷的波动性，预留10%-20%的负荷余量，避免负荷增加导致设备过载。
2. 场景与环境适配：结合使用环境的温度、湿度、灰尘、腐蚀性、易燃易爆性，选择适配的配电柜类型与防护等级。例如，室内干燥环境（如写字楼、实验室），选择防护等级IP30-IP40的固定式或智能型配电柜；室外、潮湿、多尘环境（如小区户外配电房、工地临时配电），选择防护等级IP54及以上的封闭式配电柜；易燃易爆环境（如化工车间），选择防爆型配电柜；腐蚀环境（如污水处理厂），选择不锈钢柜体、防腐元件的配电柜。同时，根据安装方式（落地、壁挂、嵌入式），选择对应结构类型的配电柜，场地有限的场景优先选择壁挂式或嵌入式。
3. 控制与保护适配：根据控制需求与安全要求，选择合适的电器元件与保护装置。例如，频繁启停电机的场景，需配置接触器、热继电器，实现电机的启停控制与过载保护；民用、建筑场景，需配置漏电保护装置，防范触电事故；对供电连续性要求高的场景，选择抽屉式配电柜，便于故障检修时不中断总供电；智能化管控场景，选择智能型配电柜，配置远程控制、数据监测、故障预警功能，实现配电系统的智能化管理。
4. 规范与能效适配：配电柜的核心技术参数需符合GB 7251系列相关行业标准，确保设备的安全性与可靠性，核心技术参数包括：额定电压（380V/220V）、额定电流（100A-4000A）、母线载流量（根据额定电流确定）、防护等级（IP30-IP65）、短路耐受电流（≥10kA）、保护装置动作精度（过载保护±5%，短路保护±10%）。同时，优先选择节能型电器元件（如节能断路器、低损耗接触器），降低配电系统的能耗，契合节能降耗的发展理念。
（四）安装工艺：规范精准，筑牢安全基础
交流低压配电柜的安装质量直接决定配电系统的安全性、稳定性与可靠性，尽管其安装流程相对规范，但仍需遵循相关技术标准，避免因安装不当导致的线路短路、设备损坏、安全事故等问题，安装过程主要分为安装准备、柜体安装、元件接线、调试试运行四个阶段，核心重点是“固定牢固、接线规范、接地可靠、绝缘良好”。
1. 安装准备：根据配电柜类型与安装场景，清理安装场地，确保安装面平整、干净、无杂物，承重能力≥配电柜自重的2倍，避免安装面不平整、承重不足导致柜体倾斜、损坏；检查配电柜外观，确认柜体无破损、变形，内部元件完好无损，接线端子、母线排无松动、锈蚀；准备好安装工具、接线材料、接地装置，确保接线材料（电线、电缆）的规格符合载流量要求，接地装置符合安全标准；对于户外、潮湿环境，需提前做好防水、防潮、防尘处理，搭建防护棚或做好柜体密封。
2. 柜体安装：按照“定位放线→固定支架→柜体摆放→柜体固定”的顺序依次安装。定位放线时，根据设计图纸确定配电柜的安装位置，标注固定点位，确保安装位置符合配电布局要求，预留检修空间（柜体两侧、前后各预留500mm以上）；固定支架采用型钢焊接或膨胀螺栓固定，确保支架水平、牢固；摆放柜体时，确保柜体水平、垂直，无倾斜、晃动，多台柜体并列安装时，柜体之间缝隙均匀（≤5mm），对齐平整；固定柜体时，采用膨胀螺栓将柜体与支架、地面固定牢固，避免设备运行时产生晃动，影响接线与元件运行。
3. 元件接线：接线分为一次回路接线与二次回路接线，接线需规范、牢固、绝缘良好，避免线路松动、短路、漏电。一次回路接线（主电力回路）：连接电源、母线排、断路器、接触器等主元件，接线时确保导线规格与载流量匹配，接线端子拧紧，母线排连接牢固，绝缘支撑件安装到位，避免母线排接触不良、绝缘破损导致短路；二次回路接线（控制回路）：连接控制开关、仪表、指示灯、继电器等元件，接线时线路布局规范，编号清晰，接线端子排列整齐，避免线路交叉、缠绕，确保控制信号传输稳定；同时，做好接地接线，柜体、母线排、电器元件的金属外壳均需可靠接地，接地电阻≤4Ω，确保漏电时能够快速导走电流，保障人身与设备安全。
4. 调试试运行：安装完成后，对配电柜进行全面调试试运行，确保设备运行正常、保护装置灵敏可靠。调试内容包括：检查各元件安装是否牢固、接线是否正确，仪表显示是否正常；测试保护装置的动作性能，如过载保护、短路保护、漏电保护，模拟故障场景，检查保护装置是否能够快速、准确动作；测试控制回路的可靠性，如电机启停控制、指示灯显示，确保控制功能正常；空载试运行1-2小时，检查柜体温度、元件发热情况，确保无过热、异响、异味；负载试运行4小时以上，监测电力参数（电压、电流、功率），检查设备运行稳定性，确认无异常后，方可正式投入使用。
三、交流低压配电柜的运维管理：规范高效，延长设备寿命
交流低压配电柜的运维管理是保障低压配电系统安全、稳定、长期运行的关键，相较于大型高压配电设备，其运维更为简易，但仍需遵循“预防为主、及时处置、规范高效”的原则，围绕日常巡检、定期维护、故障处理三个核心环节展开，重点防范线路松动、元件老化、灰尘堆积、故障跳闸等问题，延长设备使用寿命，降低故障发生率。
一是日常巡检：安排专业电工每日对配电柜进行全面巡检，重点检查各部件的运行状态与环境条件。巡检内容包括：柜体外观是否完好，有无破损、变形、锈蚀，防护装置是否到位，有无灰尘、杂物、水滴进入；内部元件运行状态，如断路器、接触器有无异响、过热、异味，指示灯显示是否正常；接线端子、母线排有无松动、发热、氧化痕迹，线路有无破损、老化；监测仪表显示是否正常，电力参数（电压、电流、功率）是否在额定范围内；接地装置是否可靠，接地端子有无松动；环境条件是否符合要求，避免高温、潮湿、多尘、腐蚀等因素影响设备运行；同时清理柜体表面与内部的灰尘、杂物，避免灰尘堆积导致元件短路。
二是定期维护：根据设备运行时间与使用工况，制定定期维护计划，通常分为每周维护、每月维护、每季度维护、每年维护。每周维护：清理柜体内部与表面灰尘，检查接线端子、母线排的紧固情况，检查指示灯、仪表的显示情况；每月维护：检查接触器、继电器的触点磨损情况，更换老化的触点；检查保护装置的动作灵敏度，进行简单测试；检查接地电阻，确保接地可靠；每季度维护：对断路器、熔断器等保护元件进行全面检查，清理内部杂物，检查绝缘性能；检查母线排的连接情况，紧固松动的端子；对 二次回路进行排查，确保控制信号传输稳定；每年维护：对配电柜进行全面拆解检修，更换老化的电器元件、接线材料；对柜体进行防腐、防锈处理；重新测试保护装置与控制回路的性能，校准监测仪表；建立运维台账，详细记录巡检、维护、更换部件等情况，实现设备全生命周期管理。
三是故障处理：交流低压配电柜的常见故障主要有线路短路、故障跳闸、仪表显示异常、元件过热、漏电报警等，故障处理需遵循“先断电、后排查、再处置”的原则，严禁带电作业，避免触电事故与故障扩大。例如，故障跳闸时，需先切断总电源，排查跳闸原因（过载、短路、漏电、欠压），清理故障隐患（如线路短路、元件损坏），确认无异常后，方可重新合闸；元件过热时，需停机检查元件是否老化、接线是否松动，更换老化元件、紧固接线端子，确保元件散热良好；仪表显示异常时，排查仪表是否损坏、接线是否松动，更换损坏的仪表、重新接线；漏电报警时，排查线路是否漏电、漏电保护装置是否灵敏，修复漏电线路、校准漏电保护装置。同时，加强电工人员培训，提高其操作规范性与应急处置能力，确保故障发生时能够快速响应、科学处置。
四、交流低压配电柜的发展趋势：智能化、节能化、小型化并行
随着智能化、数字化、节能化电力产业的深入推进，以及各领域对低压配电安全、精准管控、能效优化要求的不断提升，交流低压配电柜正朝着智能化、节能化、小型化、模块化的方向稳步发展，逐步摆脱传统配电柜“粗放式”运行的局限，进一步提升配电系统的可靠性、安全性与能效性，适配更高标准的低压配电需求。
智能化升级是核心趋势之一。未来，智能型低压配电柜将逐步替代传统配电柜，广泛集成物联网、大数据、人工智能技术，实现电力参数的实时采集、远程监测、远程控制、故障预警与数据统计；通过智能算法，可实现负荷的动态监测与优化分配，及时发现电力异常，提前预判故障隐患，发出报警信号并给出处置建议，减少故障停机时间，提升运维效率；同时，智能型配电柜可与企业中控系统、电力监控平台、智能家居系统联动，实现配电系统的集中管控与智能化调度，适配大型建筑、工业园区、新能源电站、智能家居等场景的智能化需求。
节能化发展持续深化。结合节能降耗、绿色低碳的产业发展理念，低压配电柜将进一步优化元件配置，推广使用节能型低压电器元件（如低损耗断路器、节能接触器、高效母线排），降低配电系统的能耗与损耗；同时，优化柜体散热设计，采用高效散热技术，减少散热能耗，提升能源利用效率；此外，通过负荷动态监测与优化分配，避免负荷浪费，实现电力资源的合理利用，契合绿色低碳的电力发展目标，助力各领域实现节能降耗。
小型化与模块化并行发展。针对场地有限的场景（如小型商铺、家庭住宅、实验室），低压配电柜将向小型化、紧凑化方向发展，在保证性能与安全的前提下，缩小柜体体积，优化内部结构，提升空间利用率；同时，模块化设计将进一步推广，柜体采用模块化拼接结构，元件采用模块化安装，可根据负荷需求灵活扩容、升级，便于检修、更换与维护，适配负荷多变、场景多样的低压配电需求，降低设备投入与运维成本。
专用化与规范化提升。针对不同领域的特殊工况需求，专用型低压配电柜将逐步增多，如防爆型、防腐型、耐高温型、新能源专用型配电柜，进一步拓展应用场景，适配易燃易爆、腐蚀、高温、新能源等特殊领域的配电需求；同时，随着行业标准的不断完善，低压配电柜的设计、生产、安装、运维将更加规范化，确保设备的安全性、可靠性与兼容性，推动低压配电行业高质量发展。
五、结语
交流低压配电柜作为低压配电系统的核心设备，虽结构不复杂，却在各领域的安全供电、精准管控中发挥着不可替代的核心作用，其安全可靠、精准高效的优势，契合了工业生产、建筑楼宇、民生服务、新能源等各领域对低压配电的核心需求，成为保障电力输送安全、推动电力系统升级、助力节能降耗的关键基础设备。从家庭住宅的日常用电到大型工厂的生产供电，从写字楼的照明管控到新能源电站的电力分配，交流低压配电柜的应用无处不在，其技术水平的提升，直接推动着低压配电系统向智能化、节能 化、规范化方向发展。
随着智能化、节能化、小型化技术的不断融入，交流低压配电柜的性能将持续提升，应用场景将进一步拓展，将逐步打破传统配电柜的局限，实现“安全化、智能化、节能化、模块化”的发展目标。唯有坚守技术创新，贴合各领域的实际配电需求，严格遵循行业标准，做好选型、安装与运维管理，才能让交流低压配电柜充分发挥其核心价值，为各领域的安全供电、高效生产、便捷生活提供更有力的支撑，助力电力产业高质量发展。
