皮带中部/头部采制样装置：物料质量管控的“精准哨兵”
2026-01-07
在矿山开采、煤炭电力、冶金化工、粮食仓储等依赖散状物料输送的行业中，物料质量直接决定生产效率、产品品质与经济效益。皮带输送机作为散状物料转运的核心设备，其输送物料的成分、粒度等指标检测，离不开高效精准的采制样环节。传统人工采样方式不仅劳动强度大、效率低下，更存在采样代表性差、人为误差大等弊端，难以满足现代化生产的精准管控需求。在此背景下，皮带中部/头部采制样装置应运而生，凭借自动化、标准化的采制样能力，成为物料质量管控体系中的“精准哨兵”，为生产全流程的质量把控提供可靠数据支撑。
核心分类与结构：适配不同工况的专属设计
皮带中部/头部采制样装置根据安装位置与采样原理的差异，分为中部采制样装置和头部采制样装置两大类，二者在结构设计上各有侧重，分别适配不同的输送工况与采样需求。
皮带中部采制样装置：连续输送中的精准截取

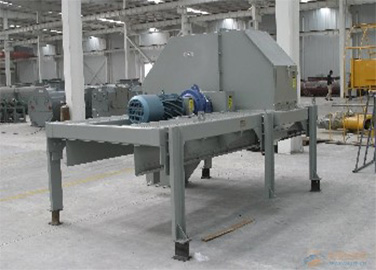

中部采制样装置安装于皮带输送机的中段输送区域，核心结构包括制动电机、减速机、联轴器、斗式采样器、接近开关、钢结构支承框架及下料溜槽等部件。其设计紧凑小巧，特别适合低空间安装场景，可直接固定在现有或新建的输送机上，安装简便且成本可控。为避免采样过程中物料散落，装置通常配备裙板结构，同时采样头配备平衡重块，能有效消除偏心负载，降低启动阻力，确保采样头定位可靠。部分优化型号还集成了煤流感应开关，可根据皮带上物料的有无自动触发或停止采样，避免空载无效采样。
皮带头部采制样装置：物料下落时的全断面采集
头部采制样装置安装于皮带输送机的头部卸料端，主要从皮带端部下落的物料流中采集子样，核心结构包含采样铲、导流板、限位开关、控制系统及支承机架等。其最显著的优势是能实现全断面采样，采样铲与皮带紧密接触，两侧导流板可确保采集到的样品覆盖物料输送的全部截面，极大提升了样品的代表性。装置配备非接触式接近开关用于起停控制，同时装有安全限位开关，能有效防止采样器误动作及非工作状态下采样头落在皮带面上方造成设备损伤。驱动系统采用制动离合电机，无论皮带空载或满载，均能实现可靠停机，保障运行安全。
工作原理：自动化流程下的精准采制
皮带中部与头部采制样装置均遵循“定时触发-精准采样-自动复位-循环作业”的核心工作逻辑，依托PLC控制系统实现自动化运行，同时支持手动控制模式，方便调试与维修。
中部采制样装置的工作流程尤为简洁：间隔计时器按预设周期启动采样机电机，电机通过减速机驱动采样斗旋转，旋转一周过程中完成对皮带上物料的横向刮取，随后将样品抛入下料口；当接近开关感应到采样斗复位信号后，立即发出控制指令，电机断电并施加制动，采样斗停止并保持在下料口上部，同时计时器开始新一轮计时，等待下一个采样周期。这种采样方式速度快，单次子样量少，能有效减小后续破碎、缩分环节的负荷。
头部采制样装置则利用物料在头部滚筒处的自由下落运动实现采样：当控制系统接收到采样指令（自动模式下由时间继电器或物料检测信号触发，远程模式下由中控室发出），采样铲按预设轨迹旋转，从下落的物料流中截取全断面样品，样品经导流板进入下料溜槽，完成采样后采样铲自动复位，等待下一次采样指令。其采样间隔可在0s-99h范围内自由调节，能满足不同行业的采样频率要求。
核心技术优势：超越人工的精准与高效
相较于传统人工采样，皮带中部/头部采制样装置具备显著的技术优势，成为现代化生产质量管控的核心设备。
其一，采样代表性强，检测精度高。中部装置的横向刮取与头部装置的全断面采集，能有效避免人工采样的主观性偏差，确保采集的样品真实反映整批物料的质量状况，为后续检测分析提供可靠依据。其二，自动化程度高，降低劳动强度。装置可通过PLC预设程序实现无人值守的连续自动采样，取代了人工频繁取样的繁琐操作，大幅降低了操作人员的劳动强度，同时避免了恶劣工况下人工采样的安全风险。其三，适配范围广，运行稳定可靠。无论是矿山的原煤、矿石，还是化工行业的颗粒原料，亦或是粮食行业的玉米、小麦等，均可通过该装置实现采样。装置采用标准槽钢钢材支承，确保足够的结构刚度，同时具备良好的防尘、防冲击性能，能适应工矿企业复杂恶劣的生产环境。其四，控制模式灵活，运维便捷。支持现场手动、自动及中控室远程三种控制模式，可根据生产需求灵活切换；标准化的结构设计与清晰的部件布局，降低了设备维护与检修的难度，便于操作人员快速完成故障排查与部件更换。
应用场景：全行业的质量管控核心支撑
凭借稳定可靠的性能与灵活的适配能力，皮带中部/头部采制样装置已广泛应用于矿山、冶金、电力、煤炭、化工、港口、食品等多个行业，成为物料质量管控的核心支撑设备。在煤矿与电力行业，装置用于原煤、燃煤的在线采样，通过检测煤质热值、灰分等指标，为锅炉燃烧效率优化与成本控制提供数据支撑，如石壕煤矿洗煤厂的皮带自动采样机，已成为煤炭洗选流程中质量把控的关键设备；在冶金与化工行业，用于石灰石、矿石等原料的采样检测，确保原料成分符合生产工艺要求，保障最终产品品质；在粮食仓储与港口物流行业，用于小麦、玉米、大豆等农产品的采样分析，监测水分、杂质等指标，保障粮食储存安全与贸易结算公平；在建材行业，則可对粉状、粒状物料进行连续采样，优化生产工艺条件。
发展趋势：智能化与集成化的升级方向
随着工业自动化与智能化水平的不断提升，皮带中部/头部采制样装置正朝着智能化监测、集成化管控的方向演进。在智能化升级方面，装置正逐步融合高精度传感器、大数据分析与人工智能技术，不仅能实现自动采样，还能实时监测采样过程中的物料流量、粒度分布等参数，通过动态补偿算法优化采样频率与采样量，进一步提升采样精度。部分高端型号已实现采样数据的云端上传与远程监控，管理人员可通过终端实时查看采样数据与设备运行状态，及时预警设备故障。
在集成化方面，采制样一体化成为主流趋势，将采样、破碎、缩分、留样等环节集成于一体，形成完整的采制样系统，减少物料转运过程中的损耗与污染，提升采制样效率。同时，针对特殊工况的定制化设计不断升级，如针对高湿度、高粘度物料的防堵塞采样头设计，针对极窄皮带的小型化采样装置设计，进一步拓展了装置的应用范围。在“十五五”工业升级的背景下，加大科技投入、提升设备的智能化与可靠性，已成为皮带采制样装置行业的核心发展方向。
结语：质量管控体系的坚实基石
皮带中部/头部采制样装置以其精准的采样能力、稳定的运行性能与高效的自动化水平，彻底改变了传统人工采样的弊端，成为现代工业生产质量管控体系中的坚实基石。从矿山的原料开采到工厂的成品检验，从港口的贸易结算到电力的能效优化，该装置始终为物料质量检测提供着可靠的数据支撑，助力企业实现精细化生产与成本管控。未来，随着智能化与集成化技术的深度融合，皮带中部/头部采制样装置将进一步提升适配性与检测精度，为各行业的高质量发展提供更有力的保障。
