工业“预警卫士”：皮带打滑检测装置全解析
2025-10-28
皮带打滑：工业生产的 “隐形杀手”
在工业生产的庞大体系中，皮带传动系统犹如人体的脉络，广泛分布于各个生产环节，承担着物料输送、动力传递等关键任务。从煤矿井下的煤炭运输，到港口码头的货物装卸，从工厂车间的零部件传送，到食品加工企业的产品流转，皮带传动系统无处不在，是保障生产连续性和高效性的重要基础。
然而，这个看似平凡的皮带传动系统，却隐藏着一个巨大的隐患 —— 皮带打滑。皮带打滑是指皮带与驱动滚筒或传动部件之间出现相对滑动，导致皮带无法正常传递动力，进而影响整个生产流程的现象。据不完全统计，在各类工业生产事故中，因皮带打滑引发的事故占比高达 [X]%，成为威胁生产安全和效率的 “隐形杀手”。
皮带打滑对工业生产的危害是多方面的，且影响深远。最为直接的影响便是传输效率的大幅降低。以煤矿运输为例，一条原本每小时能够输送 [X] 吨煤炭的皮带，一旦发生打滑，输送量可能会骤降至 [X] 吨以下，甚至更低。这不仅导致生产进度严重滞后，还会造成大量煤炭积压，增加后续处理成本。在一些对生产连续性要求极高的行业，如电子制造、食品加工等，皮带打滑引发的短暂停机，都可能导致整条生产线的停滞，造成巨大的经济损失。
除了降低传输效率，皮带打滑还会对设备本身造成严重损坏。当皮带与滚筒之间发生打滑时，两者之间的摩擦力会急剧增大，导致滚筒表面磨损加剧，甚至出现沟槽。这不仅会缩短滚筒的使用寿命，增加设备更换成本，还会导致皮带的磨损加速，出现脱胶、断裂等问题。据相关数据显示，因皮带打滑导致的设备维修成本，每年在工业生产领域中高达数亿元。
更为严重的是，皮带打滑还存在着巨大的安全隐患，极有可能引发火灾等严重事故。在煤矿、面粉厂等易燃易爆环境中，皮带打滑产生的摩擦热，可能会点燃周围的可燃物质，引发熊熊大火，甚至爆炸。1983 年 7 月 31 日 18 时 45 分，平顶山矿务局高庄矿一水平三采区皮带运输机巷第八部皮带，就因机头传动滚筒打滑摩擦着火，引发了特大伤亡事故，造成了多人死亡和受伤，烧毁皮带 65 米，直接经济损失 5978 元，少出原煤 4388 吨 ，这起事故至今仍让人痛心疾首，敲响了安全生产的警钟。
五花八门的检测 “武器”
为了及时发现并解决皮带打滑问题，保障工业生产的安全与高效，人们研发出了多种多样的皮带打滑检测装置。这些检测装置犹如各具神通的 “武器”，在不同的工业场景中发挥着关键作用。根据工作原理和检测方式的不同，它们大致可以分为接触式、非接触式和对比式三大类。
接触式：亲密接触的 “感知者”

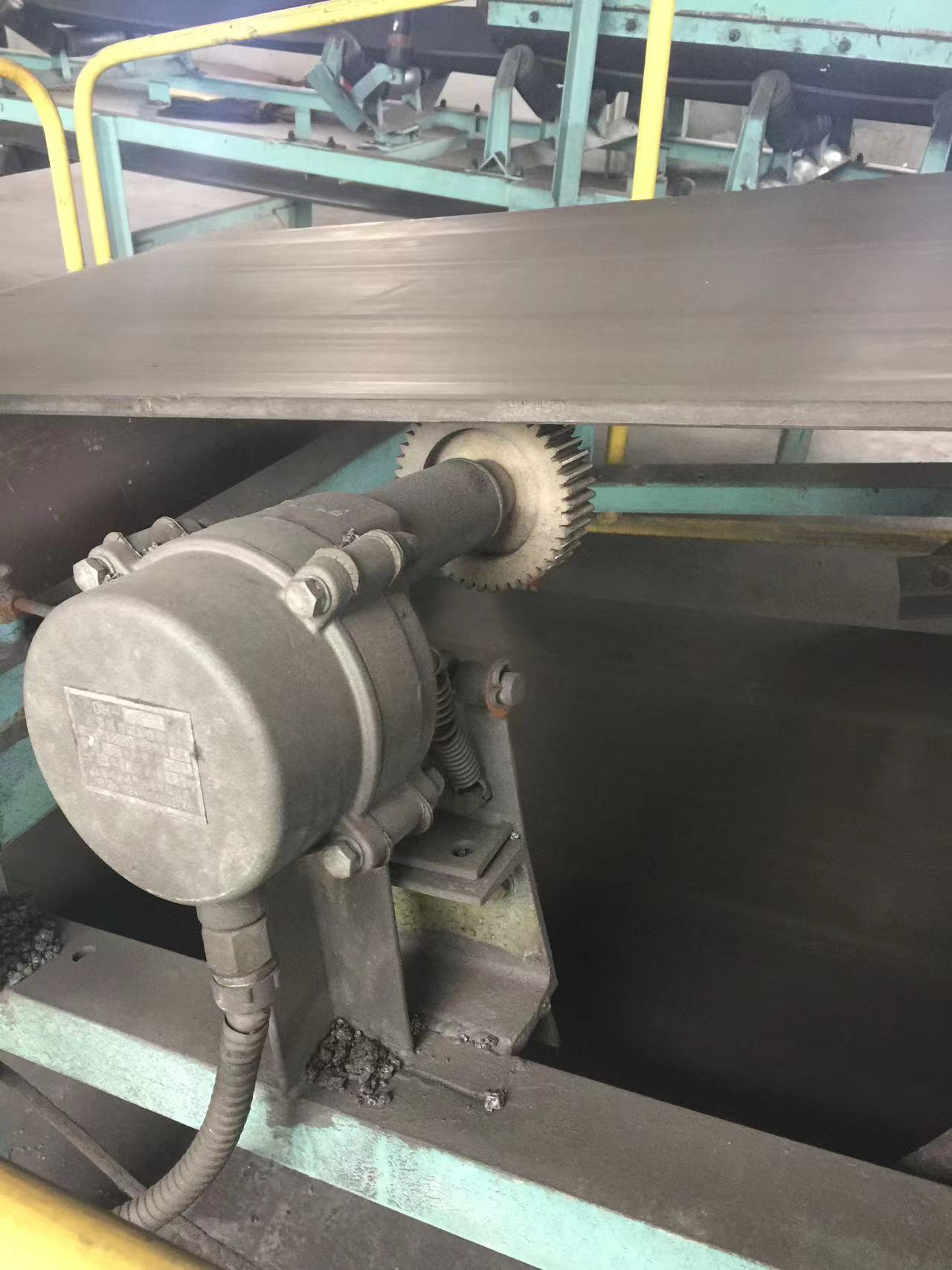

接触式打滑检测装置是最为常见的一类检测设备，其中，触轮式打滑开关是其典型代表。触轮式打滑开关通过一个与皮带直接接触的触轮，来感知皮带的运行速度。当皮带正常运行时，触轮与皮带之间存在一定的摩擦力，使得触轮能够跟随皮带一起转动。此时，触轮的转速与皮带的线速度成正比。一旦皮带发生打滑，皮带与触轮之间的摩擦力就会减小，触轮的转速也会随之下降。检测装置通过监测触轮转速的变化，就能判断出皮带是否打滑。
以 GRDH-PT-II 皮带打滑检测器为例，其工作时，通过检测器上的摩擦轮与胶带紧密接触，使摩擦轮反映出胶带的实际带速。由摩擦轮带动检测器内传动轴切割光电信号，使检测器内电器系统工作。该检测器得电后继电器接点保持不变，系统采集光电信号数据与设定数据进行分析对比。当检测到胶带运行速度高于设定的速度时，本检测器进入正常工作状态。当检测器进入正常工作状态后，在检测到低于设定的速度时接点通断信号发生变化，开闭点转换输出两组信号给控制室，警示工作人员胶带已处于打滑状态，应该立即对胶带机进行调整或停车。
在安装 GRDH-PT-II 时，可按下述要求并满足现场使用条件安装在带式输送机胶带的下面，安装后应保证胶带有料情况下使速度检测器与胶带面平行，同时应保证胶带无料运转时检测器触轮与胶带面应可靠接触，而且安装位置应是胶带运行相对最平稳，振动最小位置，从而保证检测数据信号准确可靠。当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性联轴器以保证产品工作正常。
接触式打滑检测装置的优点显而易见，其结构相对简单，成本较低，安装和维护也较为方便，在一些对检测精度要求不是特别高的场合，能够发挥出良好的作用。然而，它也存在一些不可忽视的缺点。由于触轮与皮带直接接触，在长期运行过程中，触轮容易受到磨损，需要定期更换，这不仅增加了维护成本，还可能影响检测的准确性。此外，在一些恶劣的工作环境下，如高温、高湿度、多粉尘等，触轮的工作性能可能会受到影响，导致检测误差增大。
非接触式：隔空探测的 “观察者”
非接触式打滑检测装置则巧妙地避开了接触式检测装置的弊端，它主要运用激光测距、多普勒效应等技术，实现对皮带运行状态的隔空监测。以 KWDH-AS 非接触式皮带打滑检测器为例，它采用激光测距与信号处理技术，基于多普勒效应，通过发射一束激光至胶带表面，并接收反射回来的光信号，分析光信号的频率变化来判断胶带是否发生打滑现象。当胶带速度低于滚筒转速时，即表明存在打滑风险，此时检测器会迅速发出报警信号，并可根据预设逻辑自动调整控制系统，以恢复或优化胶带与滚筒的同步运行状态。
这种非接触式的测量方式，避免了传统接触式传感器可能因磨损、污染等问题导致的测量误差，大大延长了设备使用寿命，减少了维护成本。同时，KWDH-AS 还具备高精度 4~20mA 模拟量输出，以及双排数码显示和 LED 指示灯显示，可现场观察与误会，进一步提高了其检测精度。此外，它还内置智能算法，可根据现场环境自动调整参数，适应不同工况下的检测需求，提高系统稳定性，并支持远程通信功能，可通过网络将实时数据上传至监控中心，实现远程监控与故障诊断，提升运维效率 。
在某大型煤矿的应用中，该矿采用 KWDH-AS 非接触式皮带打滑检测器对其主运输胶带进行了全面升级后，系统稳定性显著提升，打滑现象大幅减少，物料转运效率提高了约 15%，同时减少了因设备故障导致的停机时间，降低了维护成本。不过，非接触式检测装置也并非十全十美，其技术复杂，成本较高，对安装环境和调试要求也比较严格，如果安装不当，可能会影响检测效果。
对比式：全面分析的 “评判者”
对比式打滑检测装置则另辟蹊径，它通过同时检测滚筒转速和输送带速度，并对两者进行对比分析，从而判断皮带是否打滑。这种检测方式的优势在于，它能够更全面、准确地反映皮带的运行状态，有效避免了单一检测方式可能出现的误判。
在实际工作中，对比式打滑检测装置会实时采集滚筒和输送带的速度数据，并将这些数据传输到控制系统中进行分析处理。当输送带速度明显低于滚筒转速，且差值超过设定的阈值时，系统就会判定皮带发生了打滑，并立即发出报警信号，同时采取相应的保护措施，如停机、调整皮带张力等。对比式打滑检测装置的检测精度高，可靠性强，尤其适用于对生产连续性和安全性要求极高的工业场景。但其结构相对复杂，成本也较高，需要专业的技术人员进行安装和维护。
核心技术大揭秘
皮带打滑检测装置能够精准地检测出皮带的打滑状态，离不开其背后一系列良好而复杂的核心技术。这些技术犹如装置的 “灵魂”，赋予了装置敏锐的感知能力和准确的判断能力。
传感技术：敏锐的 “触角”
传感技术是皮带打滑检测装置的 “触角”，负责实时采集皮带运行过程中的各种关键参数，为后续的分析和判断提供数据支持。在众多传感器中，速度传感器、压力传感器、应变传感器等发挥着不可或缺的作用。
速度传感器是检测皮带打滑的关键部件之一，其工作原理基于电磁感应、光电效应或霍尔效应等。以光电式速度传感器为例，它通过发射和接收红外线，利用皮带表面的反射光来检测皮带的运行速度。当皮带正常运行时，反射光的频率和强度保持稳定；一旦皮带发生打滑，速度发生变化，反射光的频率和强度也会随之改变，速度传感器便能敏锐地捕捉到这些变化，并将其转化为电信号输出。在工业生产中，速度传感器的应用极为广泛，能够实时、准确地监测皮带速度，为及时发现皮带打滑问题提供了有力保障。
压力传感器则主要用于监测皮带的张紧力，其工作原理基于压电效应或压阻效应。当皮带张紧力发生变化时，压力传感器内部的敏感元件会产生相应的形变，从而导致电阻或电容的变化。通过测量这些电学量的变化，就可以计算出皮带的张紧力。在皮带传动系统中，合适的张紧力是保证皮带正常运行的重要条件。如果张紧力过小，皮带容易打滑；如果张紧力过大，又会增加皮带和设备的磨损。压力传感器能够实时监测皮带张紧力，为操作人员及时调整张紧力提供依据，有效预防皮带打滑现象的发生。
应变传感器通常安装在皮带的支撑结构或传动部件上，用于检测皮带在运行过程中产生的应变。当皮带受到拉力、摩擦力等外力作用时，会发生微小的形变，应变传感器能够将这种形变转换为电信号输出。通过分析应变传感器输出的信号，就可以了解皮带的受力情况，判断是否存在打滑风险。在一些大型的皮带传动系统中，应变传感器能够对皮带的整体运行状态进行全面监测，及时发现潜在的问题，确保系统的安全稳定运行。
信号处理技术：精准的 “大脑”
信号处理技术是皮带打滑检测装置的 “大脑”，它对接收到的各种传感器信号进行分析、判断，从而准确识别皮带的打滑状态。在信号处理过程中，通常会涉及到滤波、放大、模数转换、特征提取和模式识别等多个环节。
滤波是信号处理的一步，其目的是去除传感器信号中的噪声和干扰。由于工业生产环境复杂，传感器信号往往会受到电磁干扰、机械振动等多种因素的影响，导致信号中夹杂着大量的噪声。通过采用合适的滤波器，如低通滤波器、高通滤波器、带通滤波器等，可以有效地滤除噪声，提高信号的质量。
放大环节则是将传感器输出的微弱信号进行放大，以便后续的处理和分析。信号放大器通常具有高增益、低噪声的特点，能够将传感器信号放大到合适的电平范围。在放大过程中，需要注意保持信号的线性度，避免信号失真。
模数转换是将模拟信号转换为数字信号，以便计算机进行处理。模数转换器（ADC）是实现这一转换的关键设备，它能够将连续变化的模拟信号离散化，转换为数字量。数字信号具有抗干扰能力强、易于存储和处理等优点，为后续的信号分析和处理提供了便利。
特征提取是从经过滤波、放大和模数转换后的信号中提取出能够反映皮带运行状态的特征参数，如速度变化率、张紧力波动、应变幅值等。这些特征参数是判断皮带是否打滑的重要依据。在特征提取过程中，通常会采用时域分析、频域分析、时频分析等多种方法，从不同角度对信号进行分析和处理，提取出具代表性的特征参数。
模式识别是信号处理的最后一步，它通过将提取到的特征参数与预先设定的阈值或模式进行比较，判断皮带是否处于打滑状态。如果特征参数超出了正常范围，系统就会判定皮带发生了打滑，并及时发出报警信号。模式识别算法通常采用机器学习、深度学习等技术，如支持向量机（SVM）、人工神经网络（ANN）、卷积神经网络（CNN）等，这些算法具有强大的学习和分类能力，能够准确地识别皮带的打滑状态，提高检测的准确性和可靠性。
实际应用大放送
煤矿行业：保障煤炭运输顺畅
在煤矿行业，皮带运输系统是煤炭从井下开采面到地面加工车间的关键通道，其运行的稳定性直接关系到煤矿的生产效率和经济效益。皮带打滑检测装置在煤矿中的应用，犹如为煤炭运输安装了一道坚固的 “安全闸”，有效预防了因皮带打滑引发的各种事故。
在煤矿井下，环境复杂恶劣，煤炭湿度大、粉尘多，皮带在这种条件下运行，极易出现打滑现象。一旦皮带打滑，不仅会导致煤炭运输中断，影响生产进度，还可能引发火灾等严重事故。为了应对这一挑战，各大煤矿纷纷采用皮带打滑检测装置。以某大型煤矿为例，该矿在其主运输皮带系统中安装了 KWDH-AS 非接触式皮带打滑检测器，对皮带运行状态进行 24 小时实时监测。
KWDH-AS 非接触式皮带打滑检测器采用激光测距与信号处理技术，基于多普勒效应，能够精准地检测出皮带与滚筒之间的相对速度差。当皮带速度低于滚筒转速时，即表明存在打滑风险，此时检测器会迅速发出报警信号，并可根据预设逻辑自动调整控制系统，以恢复或优化胶带与滚筒的同步运行状态。自从安装了该检测装置后，该煤矿的皮带打滑事故发生率显著降低，煤炭运输效率得到了大幅提升。据统计，在安装 KWDH-AS 之前，该矿每年因皮带打滑导致的生产中断次数高达 [X] 次，平均每次中断时间为 [X] 小时，造成的经济损失约为 [X] 万元。而在安装之后，皮带打滑事故发生率降低了 [X]% 以上，每年因生产中断造成的经济损失减少了 [X] 万元以上。同时，由于减少了设备的磨损和维修次数，设备的使用寿命也得到了延长，进一步降低了生产成本。
港口行业：助力货物装卸高效
港口作为货物运输的重要枢纽，每天都有大量的货物通过皮带机、斗轮机等设备进行装卸和转运。在这些设备中，防爆打滑检测器发挥着至关重要的作用，它不仅保障了设备的安全运行，还大大提升了港口的作业效率。
在港口的皮带机运行过程中，由于货物的重量分布不均、皮带的老化磨损以及环境因素的影响，皮带打滑的情况时有发生。一旦皮带打滑，不仅会导致货物装卸中断，还可能造成货物散落，引发安全事故。为了避免这种情况的发生，港口通常会在皮带机的驱动滚筒或从动滚筒旁安装防爆打滑检测器，如 DH-JCQ-220V 防爆打滑检测器。该检测器通过非接触式传感器（如红外线、光电编码器）测量目标运动参数，与预设阈值对比，能够精准识别打滑状态。当检测到皮带线速度低于额定值 10%-15% 时，就会触发报警或停机，及时提醒工作人员进行处理。
在某港口的实际应用中，该港口在其多条皮带机上安装了 DH-JCQ-220V 防爆打滑检测器后，皮带机的停机时间明显减少。据统计，安装前，该港口皮带机每年因打滑导致的停机时间累计达到 [X] 小时，而安装后，停机时间减少了 30%，有效提高了货物装卸效率。同时，由于及时发现并处理了皮带打滑问题，避免了因皮带撕裂、滚筒磨损等故障导致的设备维修和更换，每年节省维护成本约 [X] 万元。
斗轮机在堆取料过程中，也可能因轮胎打滑或悬臂不平衡导致设备倾斜或失控。为了保障斗轮机的安全运行，港口会在轮胎或驱动轮上安装防爆打滑检测器，并结合倾角传感器，实现双重安全防护。当打滑或倾斜角度超过阈值时，自动停机并锁定悬臂，有效避免了设备倾覆事故的发生，保障了操作人员的安全。
电力行业：确保输煤系统稳定
在电力行业，电厂的输煤系统是保障发电正常运行的重要环节。皮带作为输煤系统的关键部件，其运行状态直接影响到电厂的生产效率和经济效益。打滑检测器在电厂输煤系统中的应用，能够实时监测皮带运行速度，及时发现并预警皮带打滑问题，避免因皮带打滑引发的设备故障和生产事故。
电厂的输煤皮带在运行过程中，由于受到煤炭湿度、皮带张力、滚筒磨损等因素的影响，容易出现打滑现象。一旦皮带打滑，不仅会降低煤炭输送效率，还可能导致皮带磨损加剧，甚至引发火灾等严重事故。为了确保输煤系统的稳定运行，电厂通常会在皮带输送机上安装打滑检测器，如 SDKZ-03/S6 速度打滑检测仪。该检测仪能够实时监测输送带的运行情况，当皮带速度与主滚筒速度不同步并下降到正常带速的 20-30% 时，会立即发出报警信号并触发停机保护。
以新疆准能电厂为例，该电厂在其输煤系统中安装了 SDKZ-03/S6 速度打滑检测仪后，成功避免了多次因皮带打滑导致的恶性事故。在安装之前，该电厂每年都会发生 [X] 次左右因皮带打滑引发的设备故障，每次故障不仅需要花费大量的时间和人力进行维修，还会导致发电中断，造成巨大的经济损失。而在安装之后，通过打滑检测仪的实时监测和预警，工作人员能够及时发现并处理皮带打滑问题，有效避免了设备故障的发生，保障了输煤系统的稳定运行，提高了发电效率 。
未来展望：科技引领新变革
随着科技的飞速发展，皮带打滑检测装置也正朝着智能化、数字化、网络化的方向大步迈进。AI、大数据、物联网等前沿技术与皮带打滑检测装置的深度融合，将为工业生产带来更加高效、安全、智能的运行保障，开启工业自动化的全新篇章。
在智能化方面，AI 技术将赋予皮带打滑检测装置更强大的智能诊断能力。通过对大量历史数据的学习和分析，AI 算法能够建立起精准的皮带运行状态模型，不仅可以准确判断皮带是否打滑，还能深入分析打滑的原因、预测打滑的趋势，为设备维护和故障预防提供科学依据。例如，当检测到皮带速度异常时，AI 系统可以迅速分析是由于皮带张紧力不足、滚筒磨损、物料过载还是其他原因导致的，并给出相应的解决方案。在某大型矿山的应用中，引入 AI 智能诊断技术后，皮带打滑故障的处理时间缩短了 [X]%，设备的运行效率提高了 [X]%，有效降低了生产损失。
大数据技术的应用则为皮带打滑检测装置提供了更全面、深入的数据分析支持。通过收集和整合皮带传动系统各个环节的运行数据，如速度、温度、压力、振动等，大数据平台能够对皮带的运行状态进行全方位的监测和分析。通过数据挖掘和关联分析，还可以发现潜在的故障隐患和设备运行规律，为设备的预防性维护提供有力支持。例如，通过对历史数据的分析，发现某条皮带在特定工况下连续运行 [X] 小时后，出现打滑的概率明显增加，据此可以提前安排设备维护，避免故障的发生。
物联网技术的发展，让皮带打滑检测装置实现远程监控成为现实。借助物联网，皮带打滑检测装置可以将实时监测数据上传至云端服务器，管理人员无论身处何地，都能通过手机、电脑等终端设备，随时随地查看皮带的运行状态，及时接收报警信息，并对设备进行远程控制和管理。这不仅提高了设备管理的效率和便捷性，还能实现设备的集中监控和统一调度，降低了人力成本和管理难度。在一些大型企业的分布式生产基地中，通过物联网实现了对多个厂区皮带传动系统的远程监控，管理人员可以在一个监控中心对所有皮带进行实时监测和管理，大大提高了管理效率和响应速度 。
此外，随着 5G 技术的普及，皮带打滑检测装置的数据传输速度将更快、稳定性将更高，为实现更复杂的智能应用和实时控制提供了可能。未来，皮带打滑检测装置有望与其他工业设备实现深度融合，形成一个完整的智能工业生态系统，为工业生产的智能化升级提供坚实的技术支撑。
